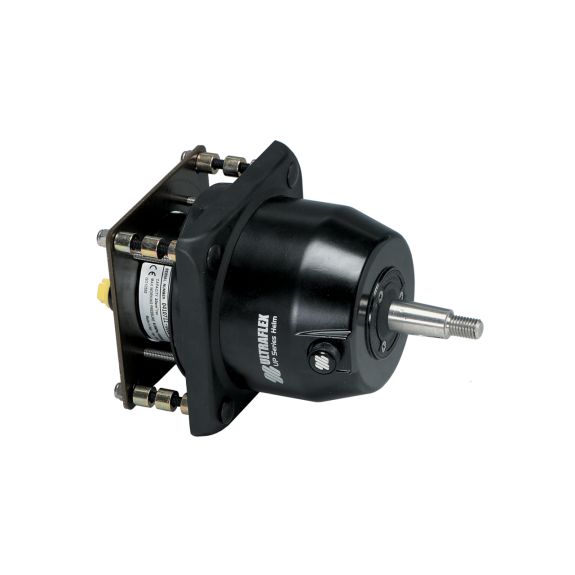

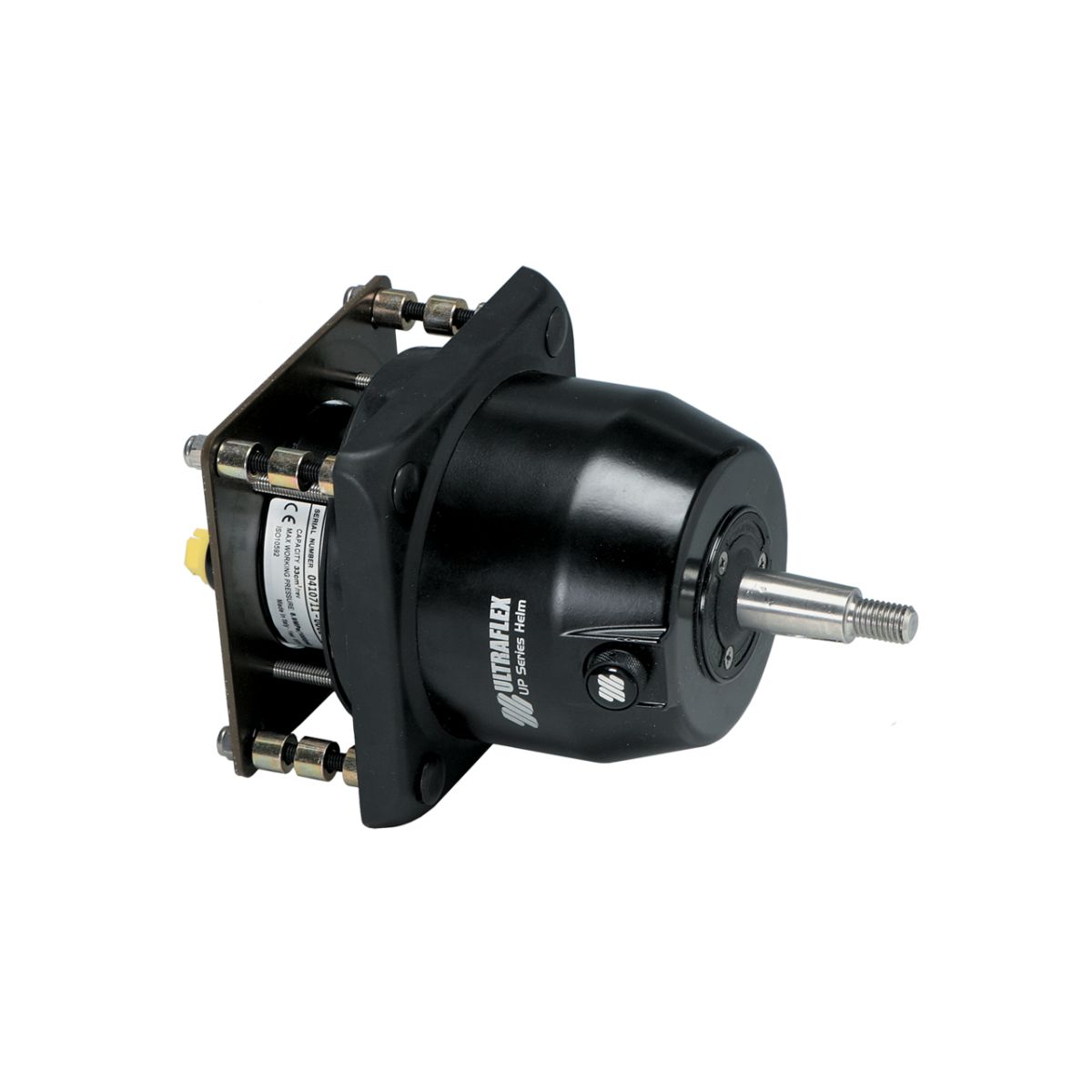

Pompe de barre hydraulique 33 cm3/tour (7 pistons), montage en façade, soupape 70 bar et valve de blocage intégrées. Pour vérin inboard UC215-I (6,5 tours) ou hors-bord UC128-OBF (3,6 tours). Équivalent fonctionnel SeaStar 2.0 HH5273.
Pompe de barre hydraulique à fixer en façade du tableau de bord, le volant se monte directement sur son arbre conique 3/4". Chaque tour de volant envoie 33 cm3 d'huile vers le vérin. Usage type : vérin inboard UC215-I (6,5 tours) ou hors-bord UC128-OBF (3,6 tours).
| Version | Montage | Soupape | Volant maxi | Raccords |
|---|---|---|---|---|

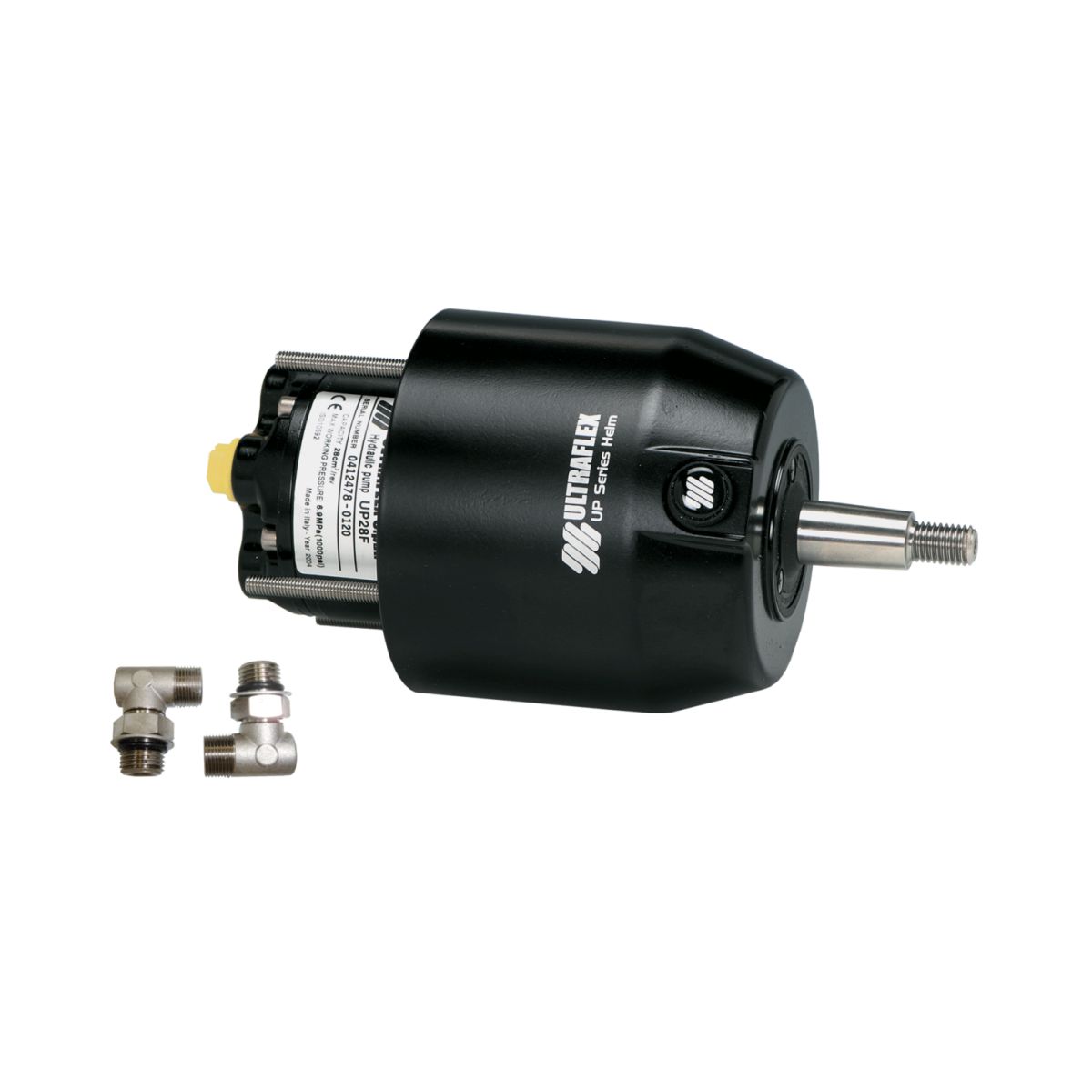

| UP33F | façade (brides X64 / X57 et tilt X72 en option) | 70 bar | 710 mm (28") | orientables 90°, flexible 3/8" |
| UP33T | colonne inclinable X82 (48°, 5 positions) | 70 bar | 406 mm (16") | orientables 90°, flexible 3/8" |
| UP33R | arrière, encastrée (enjoliveur blanc fourni) | 70 bar | 710 mm (28") | orientables 90°, flexible 3/8" |
| UP33F-SVS | façade (tilt X72 en option) | 105 bar | 710 mm (28") | orientables 90° laiton nickelé, 3/8" |
| UP33T-SVS | colonne inclinable X83-SVS (48°) | 105 bar | 406 mm (16") | orientables 90° laiton nickelé, 3/8" |
F : pompe montée en façade du tableau de bord. T : pompe montée sur une colonne de direction inclinable (tilt). R : pompe encastrée par l'arrière du tableau, seul l'arbre dépasse. SVS : série SilverSteer tarée à 105 bar pour les hors-bord à fort couple, uniquement avec vérins et flexibles SilverSteer. Toutes les versions d'une même cylindrée donnent le même nombre de tours de volant.
| Vérin | Application | Tours de butée à butée | Remarque |
|---|---|---|---|
| UC116-I | inboard, jusqu'à 10 m | 3,5 | ressenti dur |
| UC168-I | inboard, jusqu'à 10 m | 5,1 | ressenti moyen |
| UC215-I | inboard, 10 à 12 m | 6,5 | recommandé (ressenti normal) |
| UC293-I | inboard, 10 à 12 m | 8,8 | ressenti léger |

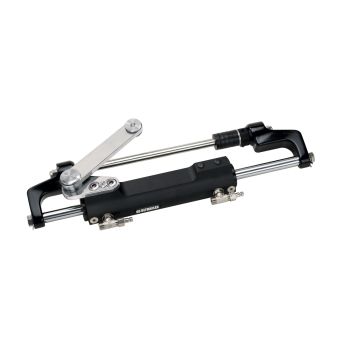

| UC128-OBF | hors-bord frontal, 1 vérin (300 CV) | 3,6 | |
| 2 x UC128-OBF | bimoteur, 2 vérins (500 à 600 CV) | 7,3 | |
| UC132-OBS | hors-bord latéral non équilibré, 1 vérin (250 CV) | 4,0 / 4,9 | |
| 2 x UC132-OBS | bimoteur, 2 vérins (300 CV) | 8,0 / 9,8 |
Nombre de tours de butée à butée = volume du vérin / cylindrée de la pompe. Pour un même vérin, moins de tours donne une direction plus directe mais un volant plus dur ; plus de tours, un volant plus léger mais une réponse plus lente.
| Ultraflex | SeaStar / BayStar | Lecomble & Schmitt (indicatif) |
|---|---|---|
| UP33F | SeaStar 2.0 HH5273 | 35 HB CAR, 35 cm3 |
| UP33T | SeaStar 2.0 HH6543 | 35 HB CAR, 35 cm3 (montage différent) |
| UP33R | non référencé | 35 HB CAR, 35 cm3 (montage différent) |
Correspondances SeaStar et BayStar : tableau d'équivalence fonctionnelle publié par Ultraflex, à utiliser comme référence générale. Correspondances Lecomble & Schmitt : établies par cylindrée, puissance et type de montage, à titre indicatif. Ultraflex interdit l'huile ATF Dexron II, préconisée par Lecomble & Schmitt : ne pas mélanger les composants des deux marques dans un même circuit. SeaStar, BayStar et Lecomble & Schmitt sont des marques de leurs propriétaires respectifs.
