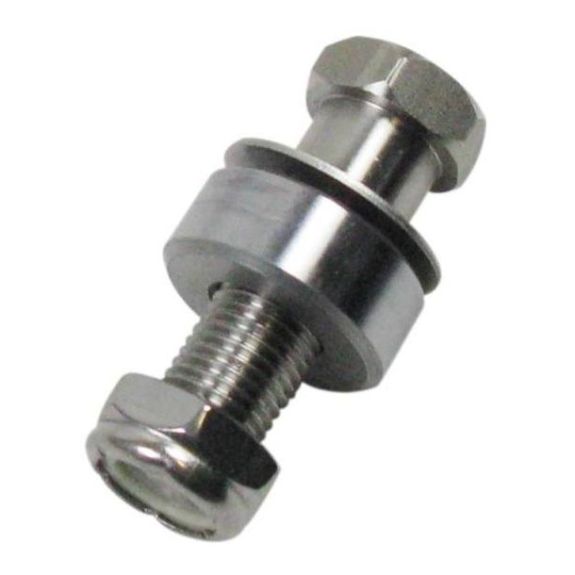

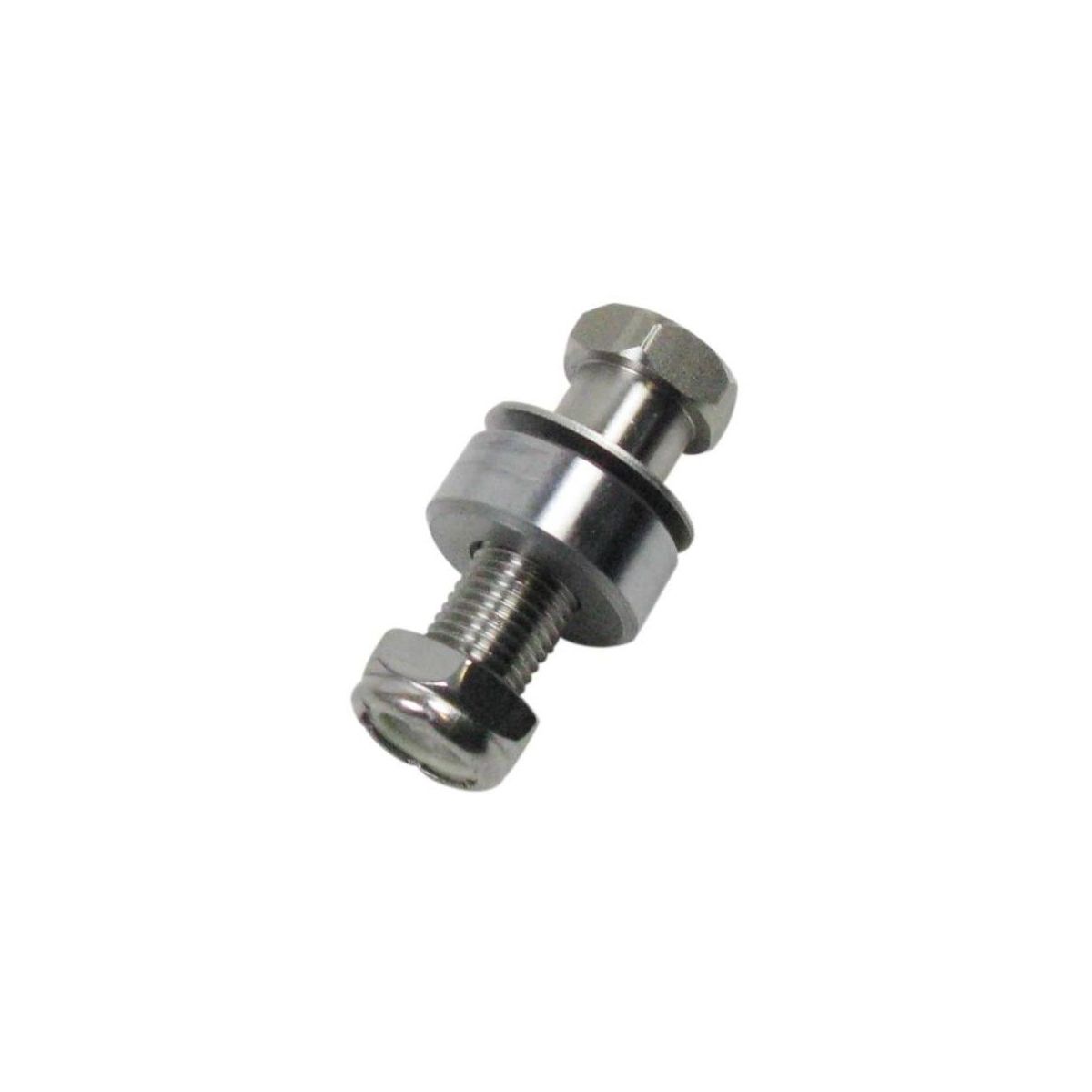

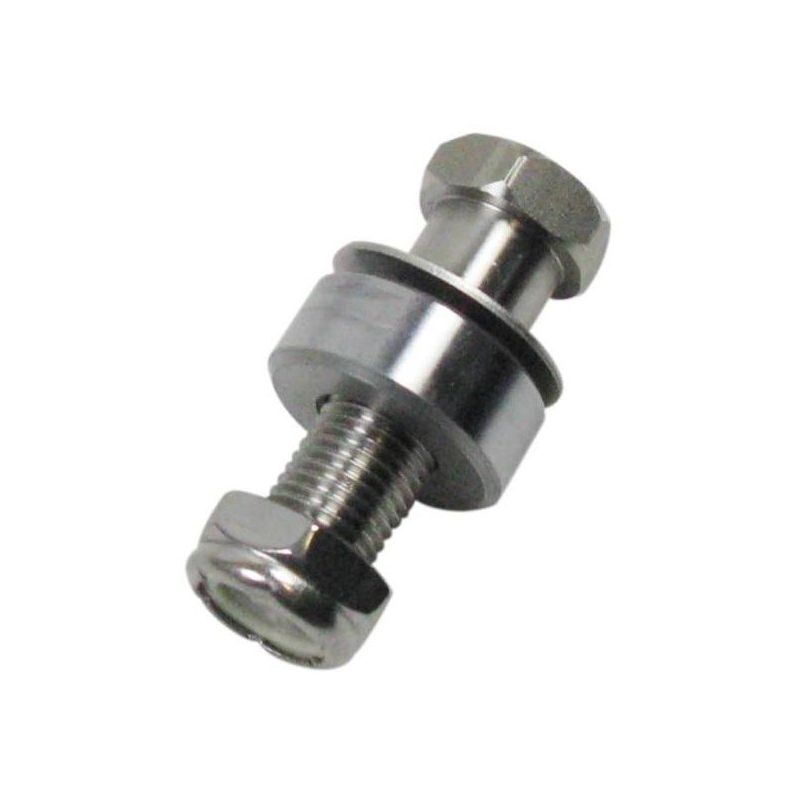

Kit de fixation pour vérins VHM EX, attache ancien modèle
Kit de fixation d'origine Lecomble et Schmitt pour les vérins hors-bord VHM EX 80, EX 125, EX 175, EX 225 et VHM 226 équipés de l'attache ancien modèle. Il assure la liaison entre l'attache du vérin et le bras de direction du moteur, une pièce très sollicitée à remplacer au moindre jeu, à la moindre déformation ou trace de corrosion.
Vérins concernés
- VHM EX 80 HP (direction LS 80 PRO)
- VHM EX 125 HP (direction LS 125 PRO)
- VHM EX 175 HP (direction LS 175 PRO)
- VHM EX 225 HP (direction LS 225 PRO)
- VHM 226 (direction LS 226)
Avant de commander
- Attache : comparez avec la pièce en place, ce kit correspond à l'attache ancien modèle.
- Honda 115, 135 et 150 CV : Lecomble et Schmitt prévoit un kit de fixation spécifique pour les vérins VHM EX 125, 175 et 225 HP.
- Suzuki : un jeu de bras dédié existe pour les vérins VHM EX 80 et 125 HP.
- Sécurité : ne jamais modifier une attache ou un bras pour l'adapter au moteur.
Identifier votre vérin
| Vérin | Puissance | Volume | Course | Longueur | Tige | Poids | Flexible |
|---|
| VHM EX 80 HP | 80 CV | 70 cm3 | 206 mm | 557 mm | diamètre 12 mm | 2,3 kg | diamètre 6 mm |
| VHM EX 125 HP | 125 CV | 107 cm3 | 212 mm | 557 mm | diamètre 12 mm | 2,5 kg | diamètre 6 mm |
| VHM EX 175 HP | 175 CV | 137 cm3 | 210 mm | 563 mm | diamètre 14 mm | 3 kg | diamètre 8 mm |
| VHM EX 225 HP | 225 CV | 127 cm3 | 210 mm | 588 mm | diamètre 16 mm | 3,7 kg | diamètre 8 mm |
| VHM 232 H | 300 CV | 140 cm3 | 230 mm | 672 mm | diamètre 16 mm | 4,2 kg | diamètre 8 mm |
| VHM EX 3500 HP | 350 CV | 198 cm3 | 210 mm | 588 mm | diamètre 20 mm | 4,9 kg | diamètre 8 mm |
Vérins VHM EX concernés en gras, cotes du catalogue constructeur. Le VHM 226 mesure 628 mm hors tout, avec une tige de 12 mm et un flexible de 6 mm.
Montage
La notice LS fixe l'attache des VHM EX 80, 125, 175 et VHM 226 sur le levier de direction par un empilage vis, rondelle, entretoise et écrou serré à 13,5 N.m. Sur le VHM EX 225 HP, l'attache se monte sans entretoise : vérifiez la correspondance avec votre vérin avant de commander.
- Montage par un technicien qualifié, au couple de serrage indiqué dans la notice du vérin.
- Vérifier l'absence de jeu et d'interférence sur toute la plage de braquage et de relevage.
- Contrôler la fixation après les premières heures puis à chaque révision.
