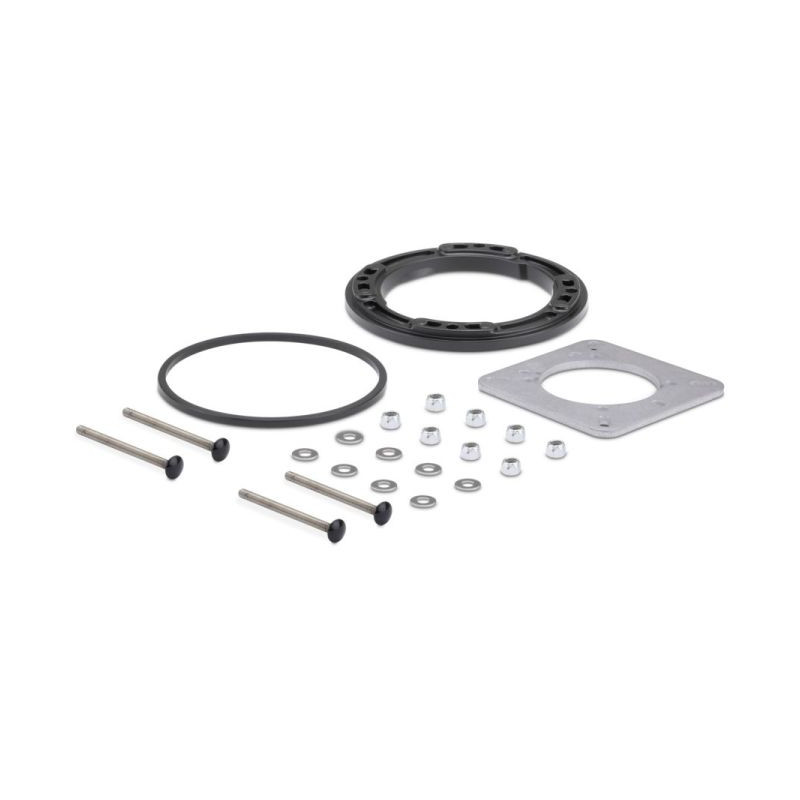

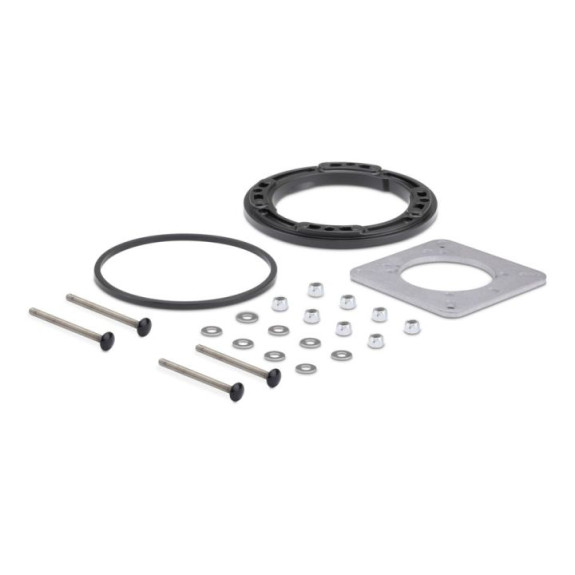

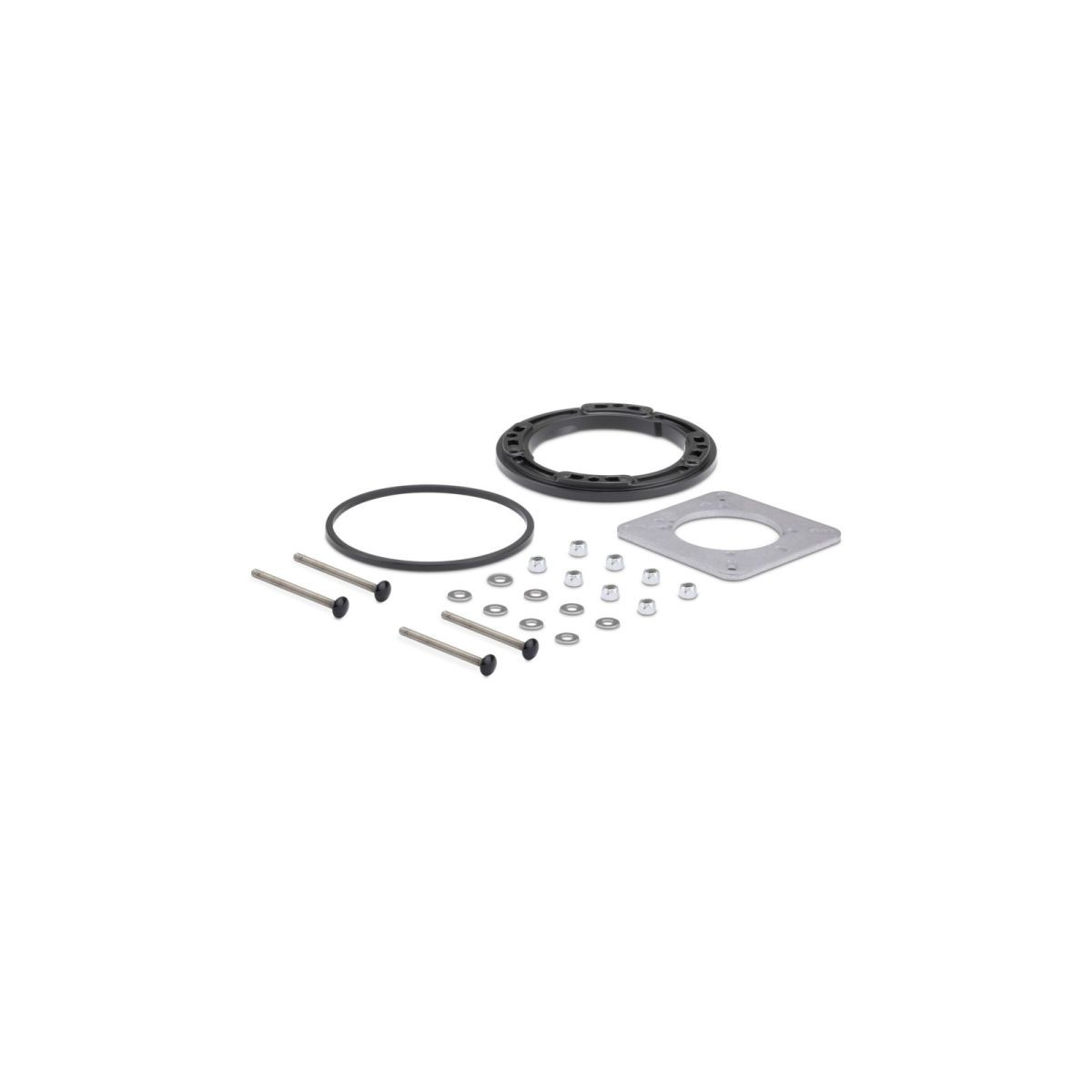

Kit d'encastrement rond BayStar HA5476-4 pour pompes de génération -4
Le HA5476-4 est le kit d'encastrement rond (enjoliveur) des pompes de barre BayStar de façade de génération -4, HH4314-4 et HH4311-4. Il habille la découpe du tableau de bord et ramène la saillie de la pompe devant la façade à 93 mm selon Dometic, pour une finition plus intégrée et un volant plus proche du tableau de bord.
Il est propre aux pompes -4 : une pompe -3 demande le modèle HA5476 sans suffixe. Le suffixe -4 désigne la génération de pompe, pas une dimension.
Caractéristiques
- Forme : ronde
- Pompes : BayStar de façade de génération -4, HH4314-4 (23 cm3) et HH4311-4 (18 cm3)
- Saillie de la pompe : 93 mm devant la façade selon Dometic, kit posé
- Découpe et montage : selon la notice du kit
- Non compatible : pompes BayStar -3 (enjoliveur HA5476) et pompes SeaStar (enjoliveurs HA5478)
Quel enjoliveur pour votre pompe ?
| Enjoliveur | Pompes | Génération |
|---|
| HA5476-4 | BayStar de façade HH4311-4 et HH4314-4 | génération -4 |
| HA5476 | BayStar de façade HH4311-3 et HH4314-3 | génération -3 |
| HA5478-4 | SeaStar de façade -4 | génération -4 |
| HA5478 | SeaStar de façade -3 | génération -3 |
La génération figure en fin de référence de la pompe (-3 ou -4). Chez les concurrents, la fixation diffère : Ultraflex pose sa pompe UP20F en façade ou en position intermédiaire avec une bride carrée, Lecomble et Schmitt fixe ses pompes HB par une platine carrée de 130 mm.
Montage
- Vérifier la génération de la pompe avant commande.
- Monter le kit selon sa notice, sans forcer sur le corps de la pompe.
- Contrôler la rotation libre du volant et le dégagement de l'orifice de remplissage.
