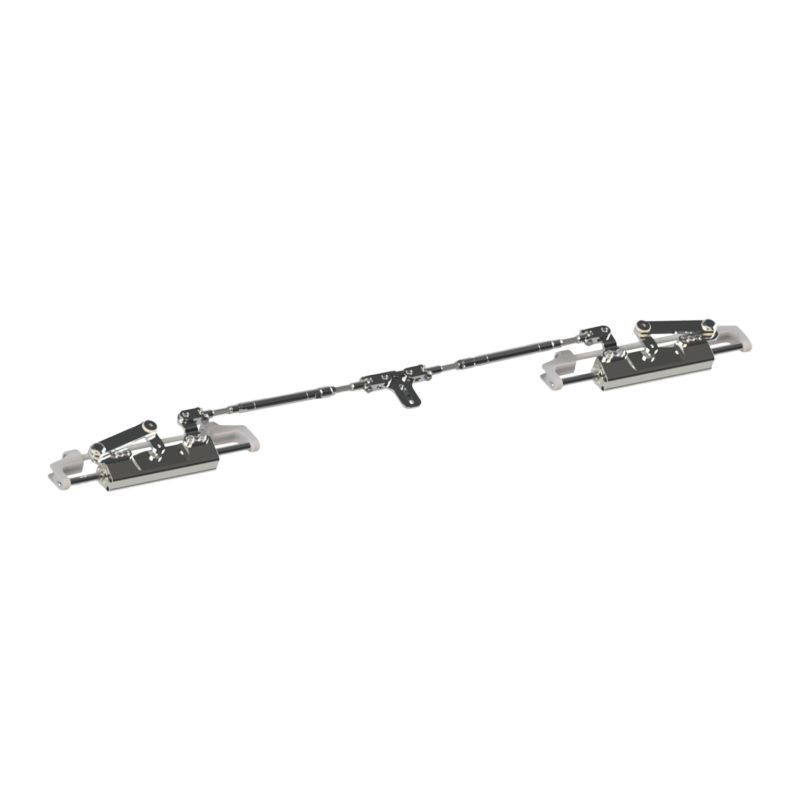

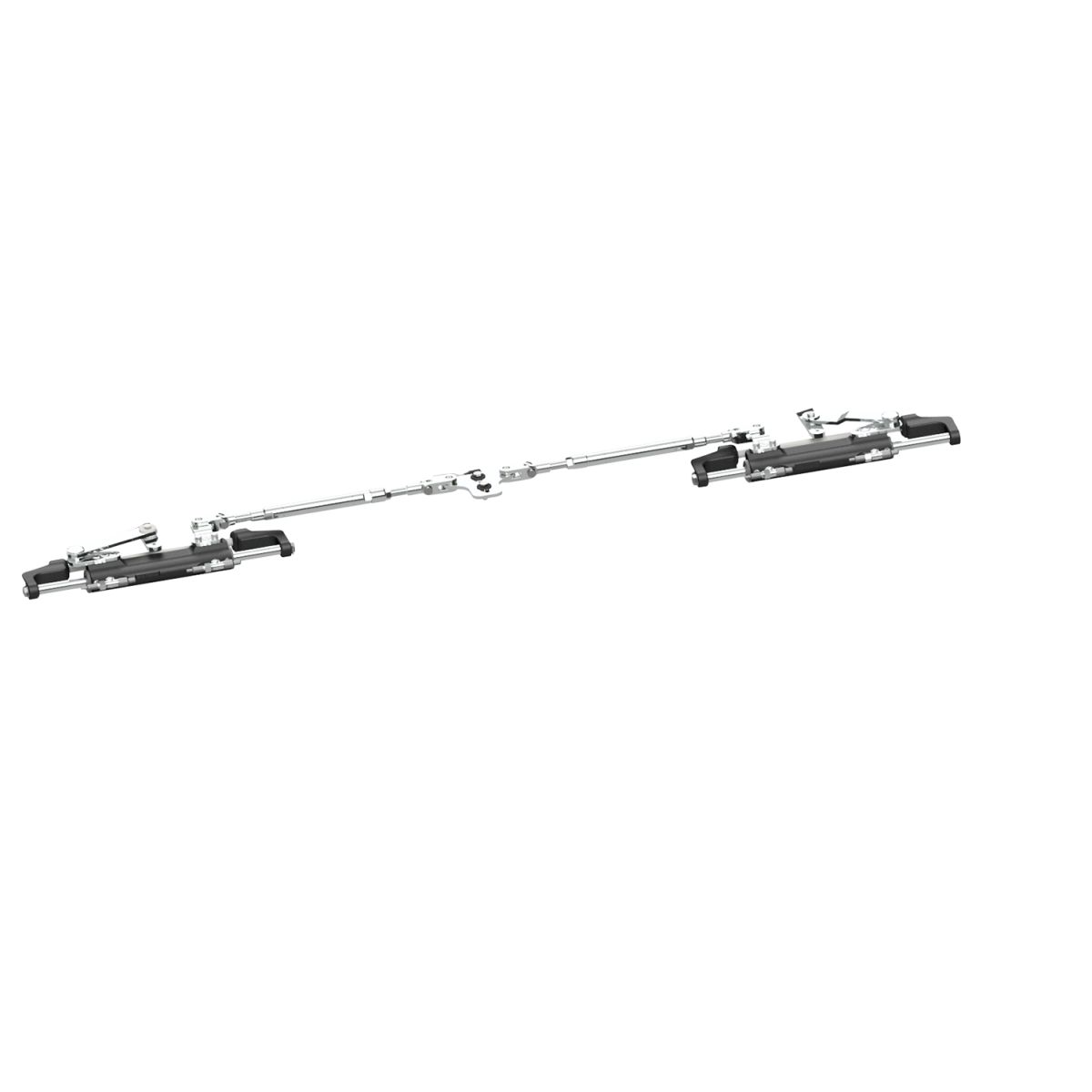

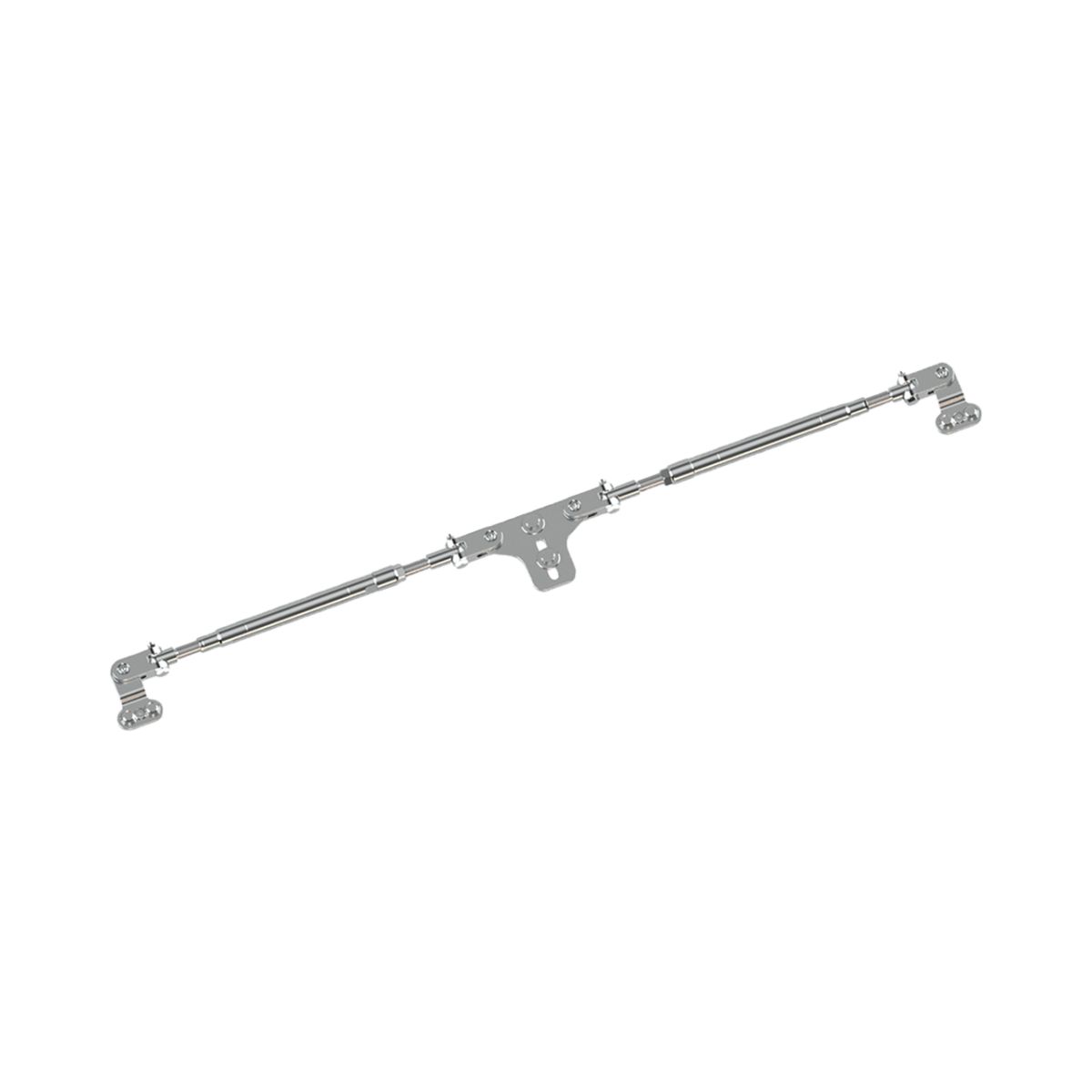

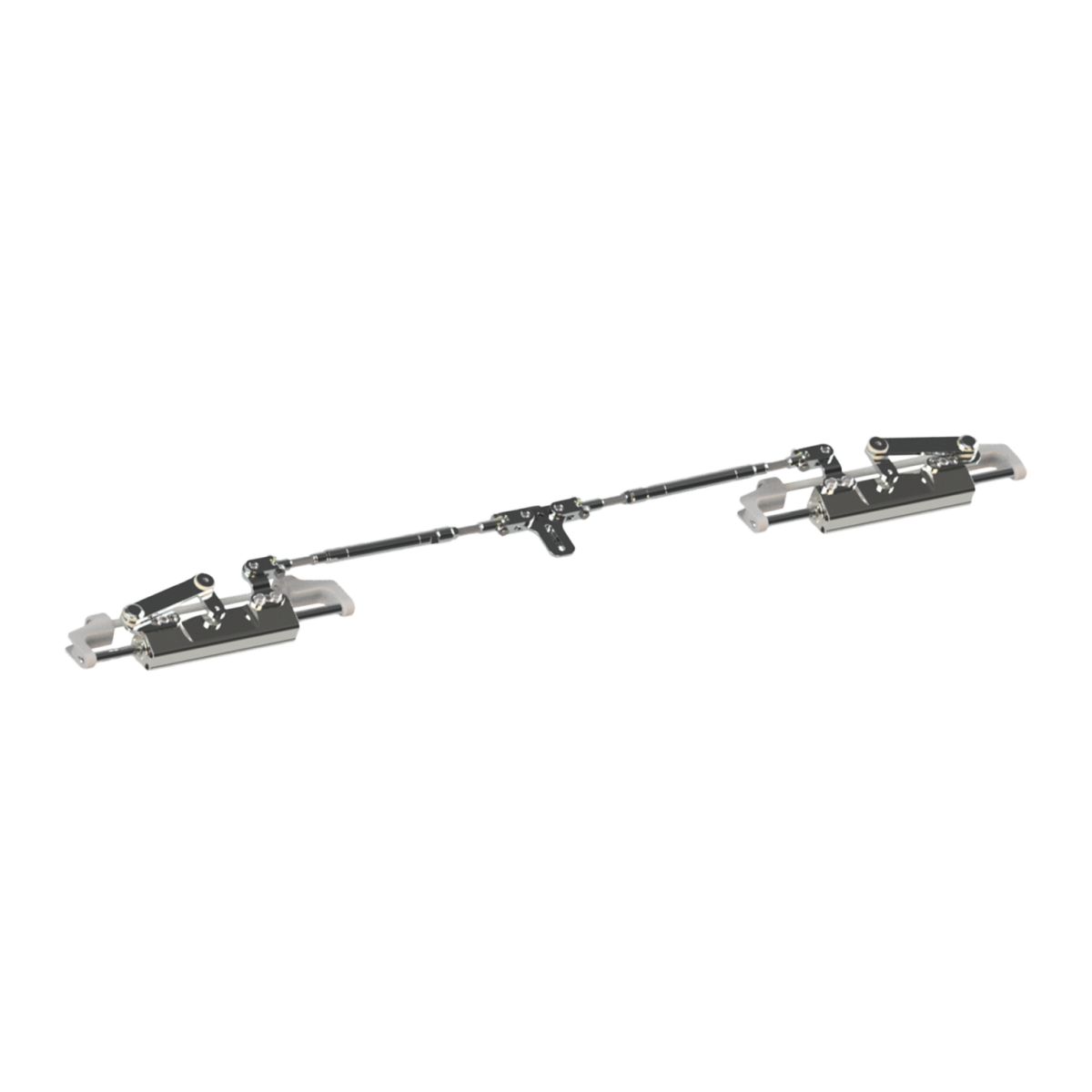

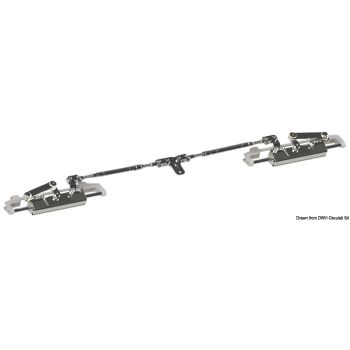

Barre A97 M/Y-30 : trimoteur hors-bord, deux vérins

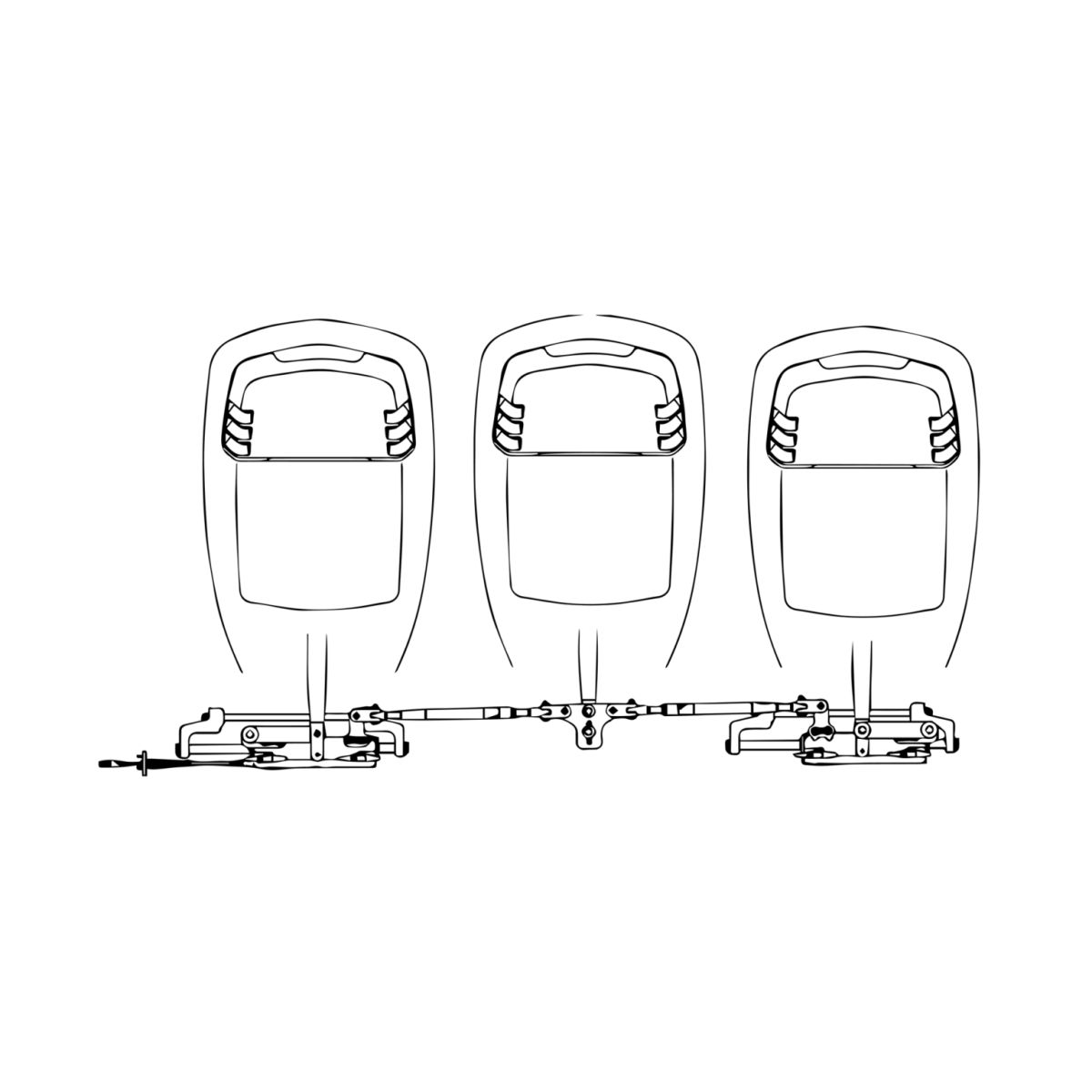

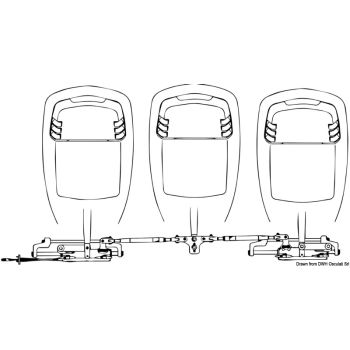

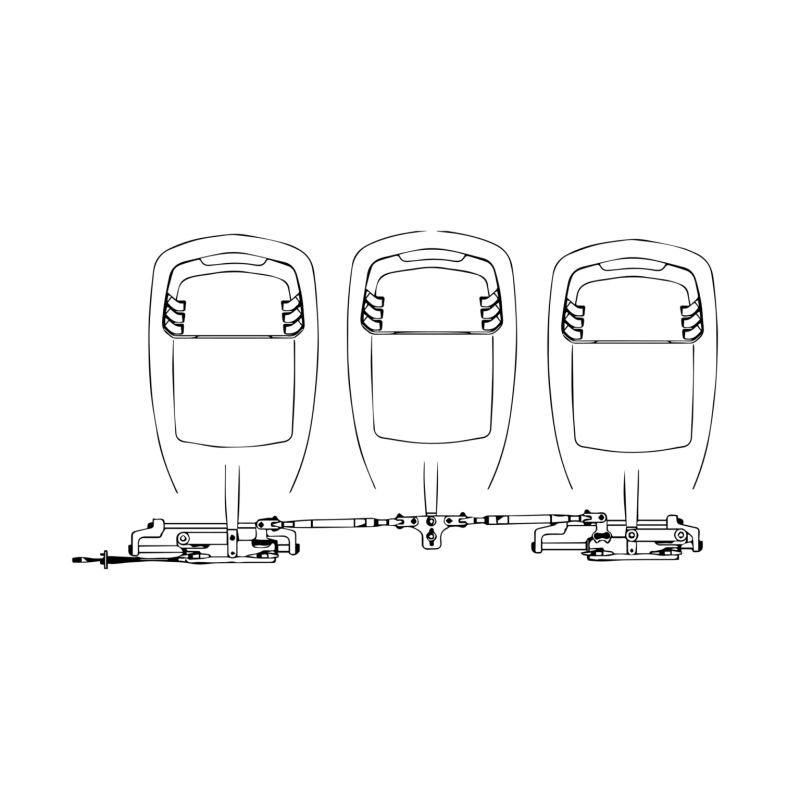

La barre d'accouplement relie les bras de direction des moteurs pour qu'ils braquent ensemble. La A97 M/Y-30 est prévue pour un trimoteur à deux vérins frontaux, un tribord et un bâbord (UC128-OBF / UC128P-OBF, UC128-SVS / UC128P-SVS ou UC130-SVS / UC130P-SVS), avec un entraxe de 660 à 762 mm (26" à 30"), sur moteurs Mercury, Yamaha, Selva.
Caractéristiques
- Installation : trimoteur à deux vérins frontaux, un tribord et un bâbord (UC128-OBF / UC128P-OBF, UC128-SVS / UC128P-SVS ou UC130-SVS / UC130P-SVS)
- Entraxe des moteurs : 660 à 762 mm (26" à 30")
- Moteurs : Mercury, Yamaha, Selva (kit de platine Mercury inclus)
- Relevage (tilt) indépendant de chaque moteur
- Composants inox, rotules inox électropolies (AISI 304)
Versions de la barre A97
| Barre | Entraxe des moteurs | Moteurs |
|---|
| A97 M/Y-30 | 660 à 762 mm (26" à 30") | Mercury, Yamaha, Selva |
| A97 M/Y-35,5 | 762 à 901 mm (30" à 35,5") | Mercury, Yamaha, Selva |
| A97 S/H-30 | 660 à 762 mm (26" à 30") | Suzuki, Honda, Tohatsu |
| A97 S/H-35,5 | 762 à 901 mm (30" à 35,5") | Suzuki, Honda, Tohatsu |
M/Y : Mercury, Yamaha, Selva. S/H : Suzuki, Honda, Tohatsu. Le chiffre indique l'entraxe maxi en pouces.
Quelle barre d'accouplement choisir ?
| Barre | Installation | Vérins | Entraxe des moteurs |
|---|
| A96 | bimoteur, 1 vérin | UC128-OBF, UC128-SVS, UC130-SVS | 660 à 876 mm |
| A95 | bimoteur, 2 vérins | UC128-OBF + UC128P-OBF, versions SVS | 660 à 952 mm |
| A97 | trimoteur, 2 vérins | UC128-OBF + UC128P-OBF, versions SVS | 660 à 901 mm |
| A90 | bimoteur Suzuki DF100-DF140, 2 vérins | UC128-OBF/2 + UC128P-OBF/2 | 660 à 950 mm |
| A88 / A92 | bimoteur jusqu'à 300 CV | UC95-OBF, UC132-OBS, directions mécaniques | 550 à 950 mm |
Installation
La position des bras de direction varie selon les moteurs et l'entraxe n'est pas standard : contrôler l'absence d'interférence avec les capots à toutes les positions de relevage et de braquage.
