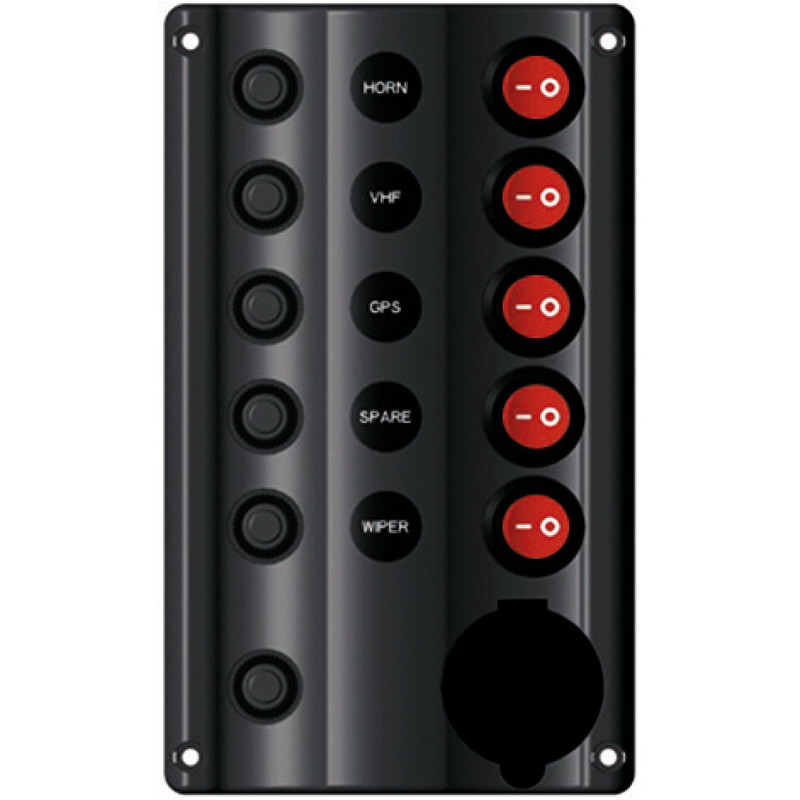

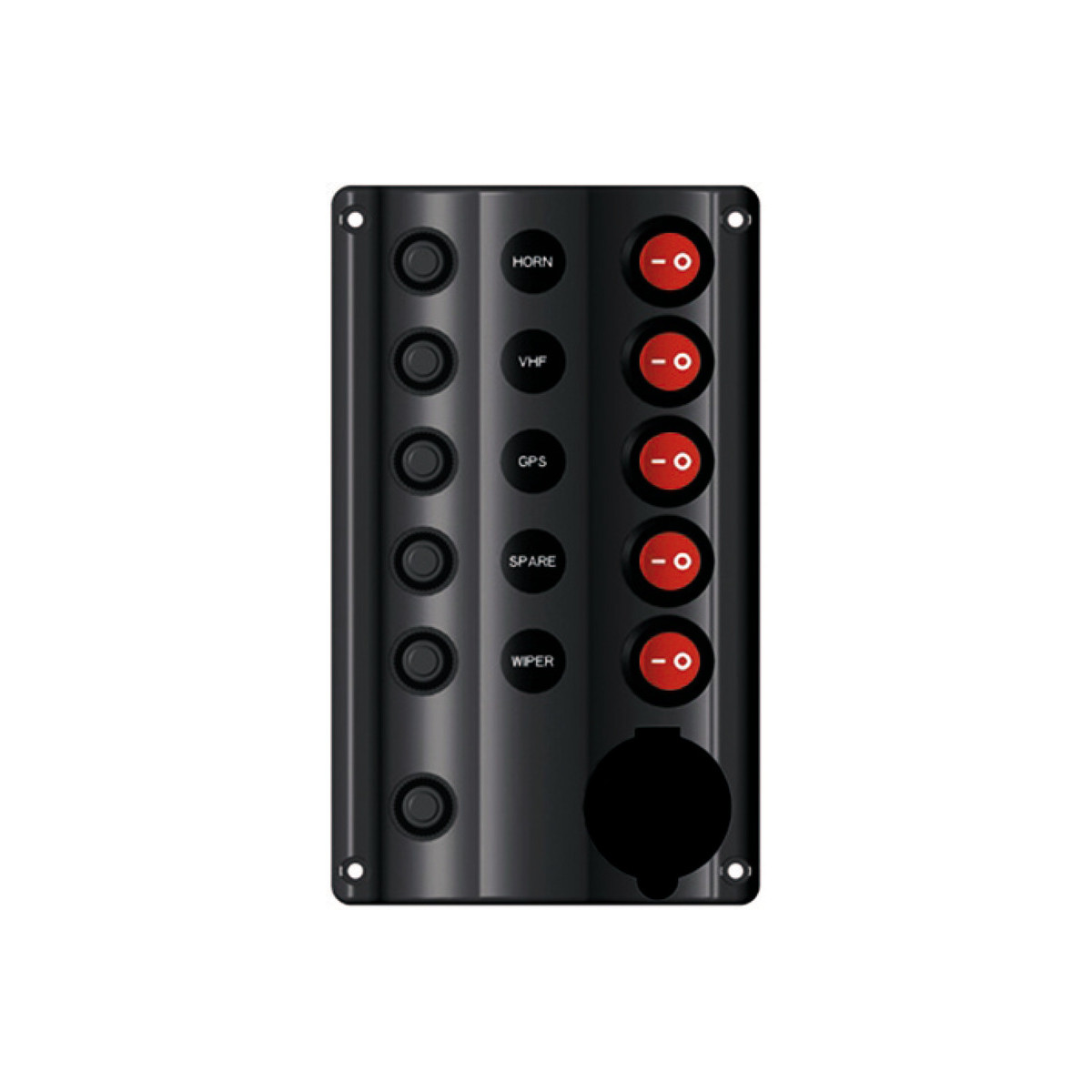

Tableau électrique Wave 5 interrupteurs à disjoncteurs réarmables + prise allume-cigare 12V – étanche IP54

Tableau électrique Wave 5 interrupteurs + prise allume-cigare 12V – IP54 – Osculati 14.104.06 – 180 × 107 mm

Ce tableau électrique Wave Design Osculati associe 5 interrupteurs à bascule lumineux LED avec disjoncteurs thermiques réarmables haute capacité (jusqu'à 15A par circuit) et une prise allume-cigare 12V intégrée. Idéal pour les installations 12V de bateaux bien équipés. Livré avec les 6 disjoncteurs (5A×2 / 10A×2 / 15A×2) et les adhésifs d'identification. Référence Osculati 14.104.06.

⚠ Les interrupteurs sont unipolaires (coupure du + uniquement). Le câblage de la masse commune (-) est facultatif mais recommandé pour activer les voyants LED. Ce tableau est modulaire : il peut être associé aux modules additionnels voltmètre et prise USB de la gamme Wave Design (réf. 14.104.01/02/03/04/05/06).

Caractéristiques techniques

• Nombre d'interrupteurs : 5
• Prise : 1 × allume-cigare 12V
• Type d'interrupteurs : bascule lumineux LED
• Protection : disjoncteurs thermiques réarmables
• Disjoncteurs fournis : 5A × 2 + 10A × 2 + 15A × 2
• Tension : 12V DC
• Étanchéité : IP54
• Matériau boîtier : plastique noir
• Dimensions boîtier : 180 × 107 mm
• Livré avec : disjoncteurs + adhésifs d'identification des circuits
• Compatible modules additionnels : voltmètre 3/30V, prise USB double (gamme Wave Design 14.104.xx)

Câblage simplifié

• Alimentation principale (+) : câble rouge à relier à la batterie (via un disjoncteur principal ou coupe-batterie)
• Sorties circuits (+) : un câble par interrupteur vers chaque consommateur
• Prise allume-cigare : directement câblée sur le tableau
• Masse commune (-) : facultatif (nécessaire pour activer les témoins LED)

Applications recommandées – exemples de circuits

• Circuit 1 (5A) : éclairage LED intérieur
• Circuit 2 (5A) : feux de navigation
• Circuit 3 (10A) : pompe à eau ou pompe de cale
• Circuit 4 (10A) : VHF / sondeur / GPS
• Circuit 5 (15A) : pilote automatique ou frigo portable
• Prise allume-cigare : chargeur téléphone, GPS portable, compresseur, pompe gonflable

Avantages produit

• Disjoncteurs haute capacité (jusqu'à 15A) : protection des gros consommateurs (pilote automatique, frigo, treuil d'ancre électrique)
• Prise allume-cigare 12V intégrée : alimentation directe des accessoires à fiches allume-cigare
• 5 circuits indépendants : idéal pour les bateaux de 7 à 12 mètres à équipements multiples
• Disjoncteurs thermiques réarmables : protection efficace sans fusible à remplacer
• Compact (180 × 107 mm) : s'intègre dans les consoles et tableaux de bord
• Modulaire : extensible avec voltmètre et prise USB additionnels
• Livré complet (disjoncteurs + adhésifs) : prêt à installer
