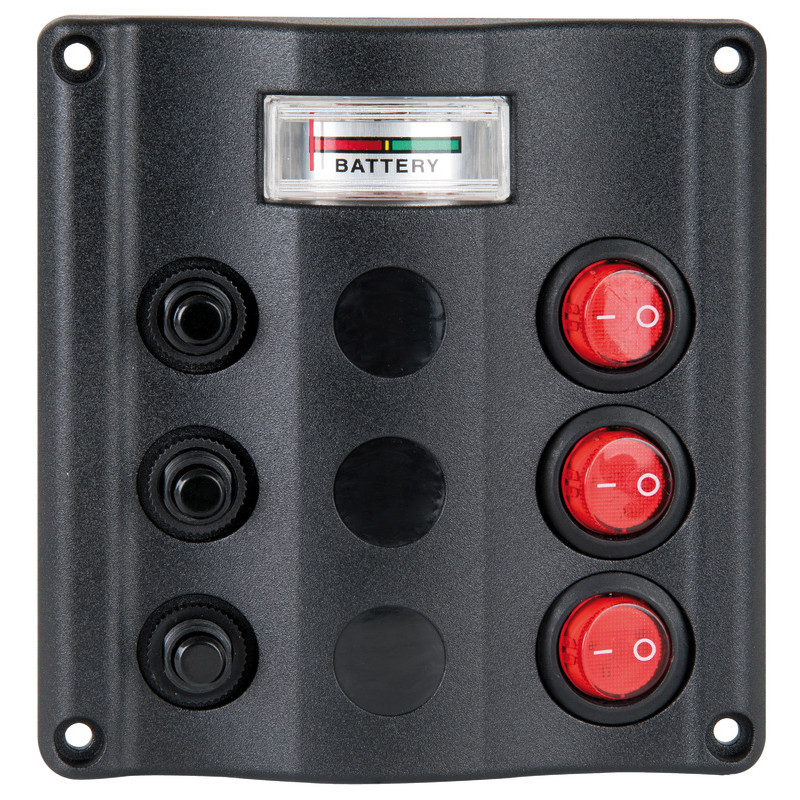

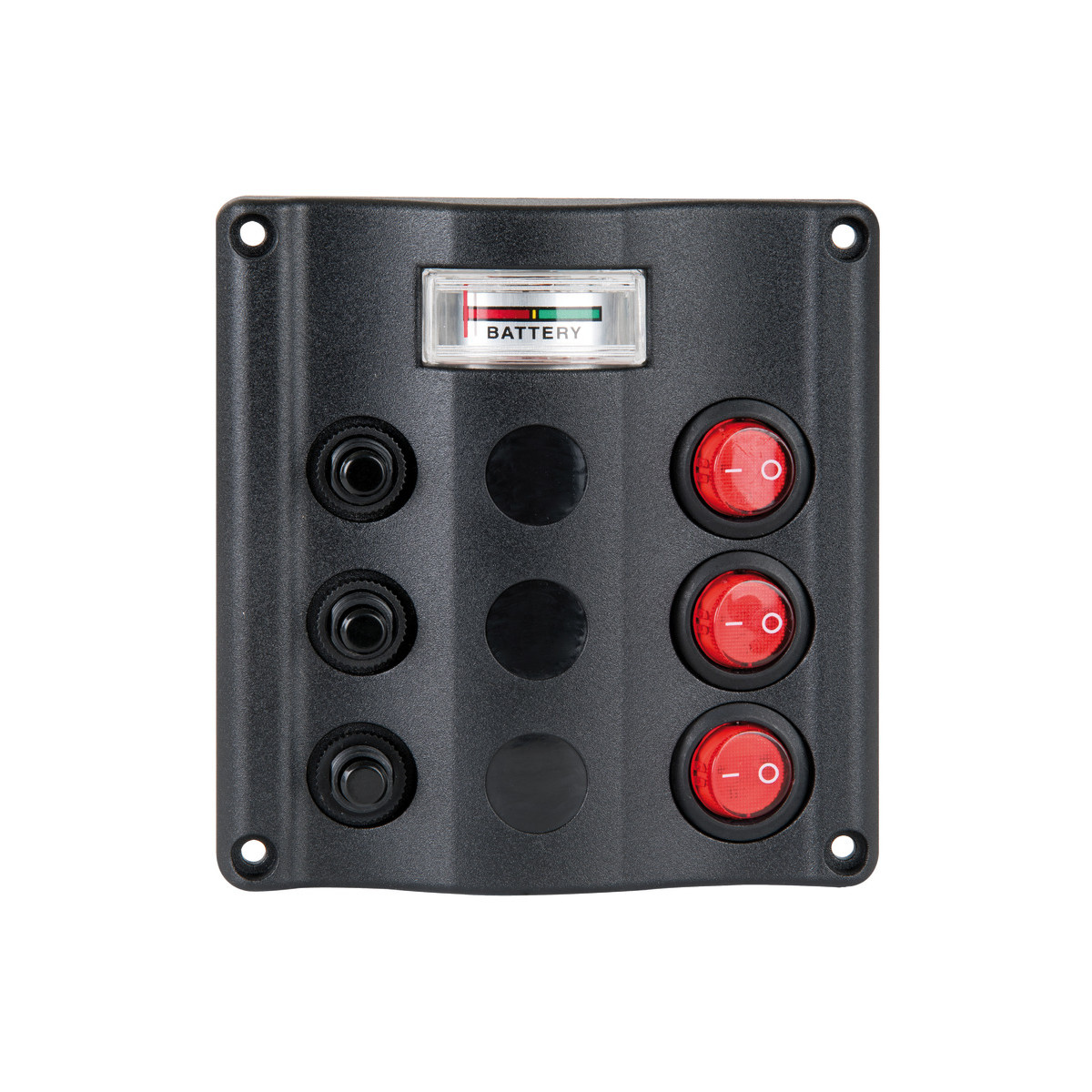

Tableau électrique Wave 3 interrupteurs à disjoncteurs réarmables + voltmètre 12V – étanche IP54

Tableau électrique Wave 3 interrupteurs + voltmètre 12V – IP54 – Osculati 14.104.05 – 110 × 100 mm

Ce tableau électrique Wave Design Osculati associe 3 interrupteurs à bascule lumineux LED avec disjoncteurs thermiques réarmables et un voltmètre intégré pour la surveillance en temps réel de la tension de votre batterie 12V. Indispensable pour éviter les décharges profondes. Livré avec les 3 disjoncteurs (4A / 6A / 8A) et les adhésifs d'identification. Référence Osculati 14.104.05.

⚠ Les interrupteurs sont unipolaires (coupure du + uniquement). Le câblage de la masse commune (-) est facultatif mais recommandé pour activer les voyants LED. Le voltmètre mesure la tension directement sur l'alimentation du tableau — lecture fidèle de l'état de charge de la batterie. Ce tableau est modulaire : il peut être associé aux modules additionnels prise 12V et prise USB de la gamme Wave Design (réf. 14.104.01/02/03/04/05).

Caractéristiques techniques

• Nombre d'interrupteurs : 3
• Mesure : voltmètre 12V intégré (plage 3/30V)
• Type d'interrupteurs : bascule lumineux LED
• Protection : disjoncteurs thermiques réarmables
• Disjoncteurs fournis : 4A × 1 + 6A × 1 + 8A × 1
• Tension : 12V DC
• Étanchéité : IP54
• Matériau boîtier : plastique noir
• Dimensions boîtier : 110 × 100 mm
• Livré avec : disjoncteurs + adhésifs d'identification des circuits
• Compatible modules additionnels : prise 12V allume-cigare, prise USB double (gamme Wave Design 14.104.xx)

Lecture du voltmètre — guide rapide

• 12,7V et plus : batterie chargée à plein (100%)
• 12,4V : batterie à 75% — recharge recommandée si arrêt moteur
• 12,0V : batterie à 50% — recharge urgente
• 11,8V et moins : batterie très déchargée — risque de dommage irréversible sur batterie au plomb

Câblage simplifié

• Alimentation principale (+) : câble rouge à relier à la batterie
• Sorties circuits (+) : un câble par interrupteur vers chaque consommateur
• Masse commune (-) : facultatif (nécessaire pour les témoins LED et le voltmètre)

Applications recommandées – exemples de circuits

• Circuit 1 (4A) : éclairage LED intérieur
• Circuit 2 (6A) : pompe à eau ou pompe de cale
• Circuit 3 (8A) : feux de navigation ou VHF
• Voltmètre : surveillance permanente de la tension batterie

Avantages produit

• Voltmètre intégré : surveillance en temps réel de la tension batterie — prévient les décharges profondes et les pannes de démarrage
• Disjoncteurs thermiques réarmables : protection efficace sans fusible à remplacer
• 3 circuits indépendants + voltmètre dans le même encombrement que le modèle 4 interrupteurs (110 × 100 mm)
• Idéal pour les petits bateaux, semi-rigides et voiliers en navigation côtière — voltmètre essentiel pour les sorties au mouillage en autonomie
• Modulaire : extensible avec prise 12V et prise USB additionnels
• Livré complet (disjoncteurs + adhésifs) : prêt à installer
