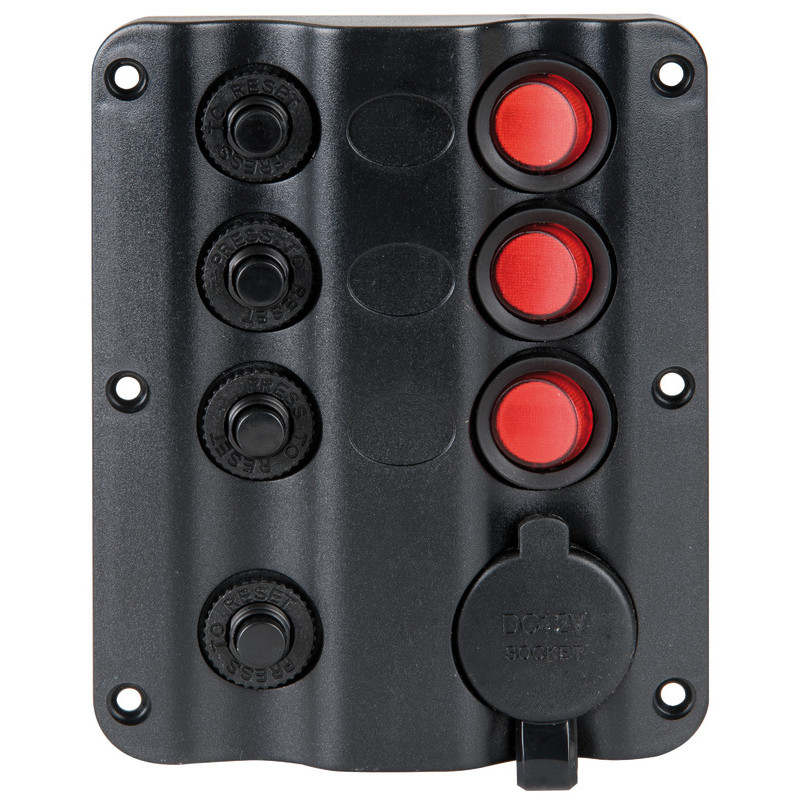

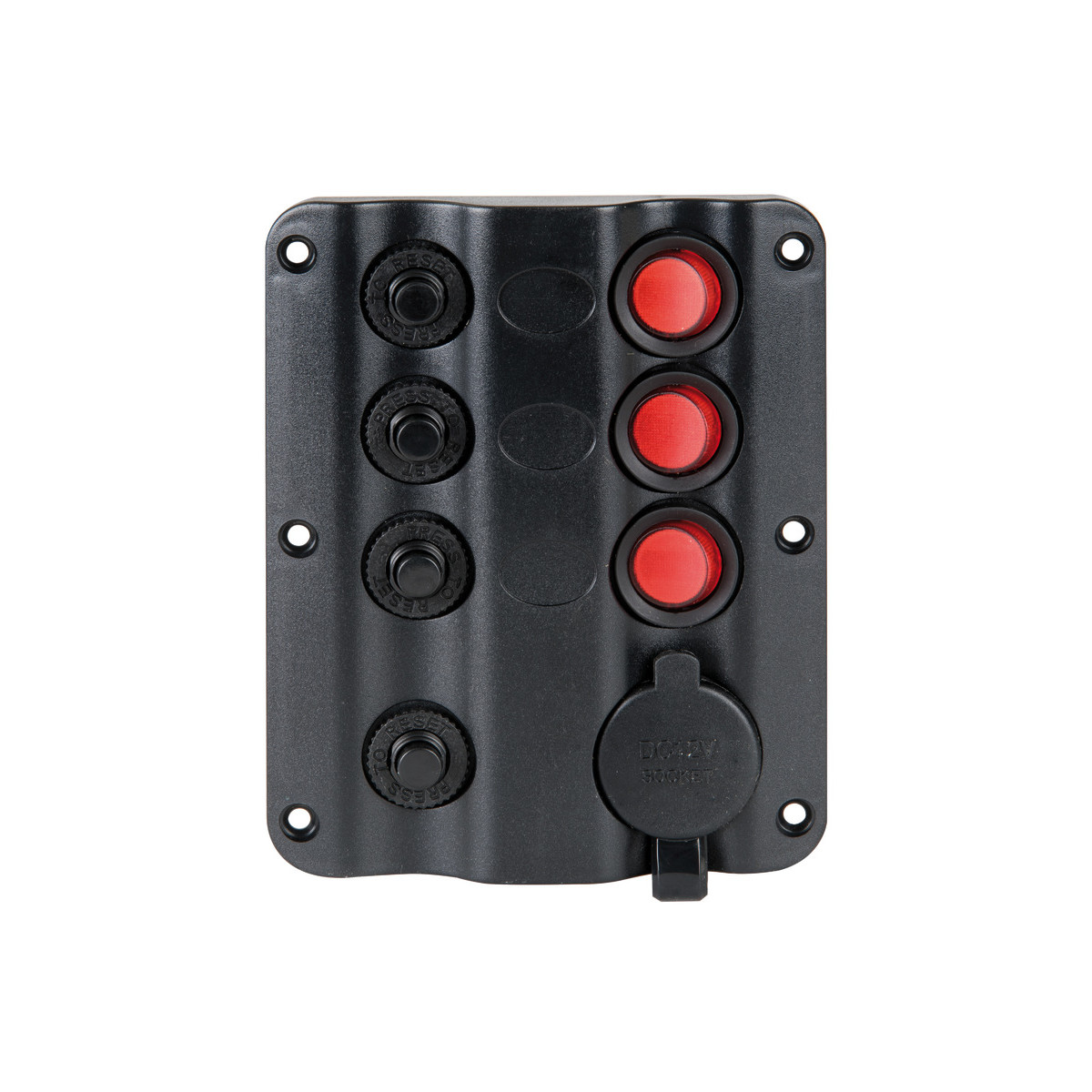

Tableau électrique Wave 3 interrupteurs à disjoncteurs réarmables + 1 prise allume-cigare 12V – étanche IP54

Tableau électrique Wave 3 interrupteurs + 1 prise allume-cigare 12V – IP54 – Osculati 14.104.04 – 125 × 100 mm

Ce tableau électrique Wave Design Osculati associe 3 interrupteurs à bascule lumineux LED avec disjoncteurs thermiques réarmables et une prise allume-cigare 12V protégée par un disjoncteur 10A. Solution compacte et polyvalente pour la distribution du circuit 12V à bord. Livré avec les 4 disjoncteurs (4A / 6A / 8A / 10A) et les adhésifs d'identification. Référence Osculati 14.104.04.

⚠ Les interrupteurs sont unipolaires (coupure du + uniquement). Le câblage de la masse commune (-) est facultatif mais recommandé pour activer les voyants LED de fonctionnement. La prise allume-cigare est protégée par un disjoncteur 10A indépendant. Ce tableau est modulaire : il peut être associé aux modules additionnels voltmètre et prise USB de la gamme Wave Design (réf. 14.104.01/02/03/04/05).

Caractéristiques techniques

• Nombre d'interrupteurs : 3
• Prise : 1 × allume-cigare 12V
• Type d'interrupteurs : bascule lumineux LED
• Protection : disjoncteurs thermiques réarmables
• Disjoncteurs fournis : 4A × 1 + 6A × 1 + 8A × 1 + 10A × 1 (prise)
• Tension : 12V DC
• Étanchéité : IP54
• Matériau boîtier : plastique noir
• Dimensions boîtier : 125 × 100 mm
• Livré avec : disjoncteurs + adhésifs d'identification des circuits
• Compatible modules additionnels : voltmètre 3/30V, prise USB double (gamme Wave Design 14.104.xx)

Câblage simplifié

• Alimentation principale (+) : câble rouge à relier à la batterie (via un disjoncteur principal ou coupe-batterie)
• Sorties circuits (+) : un câble par interrupteur vers chaque consommateur
• Prise allume-cigare : directement câblée sur le tableau — alimentation disponible dès la connexion
• Masse commune (-) : facultatif (nécessaire pour activer les témoins LED)

Applications recommandées – exemples de circuits

• Circuit 1 (4A) : éclairage LED intérieur
• Circuit 2 (6A) : pompe à eau ou pompe de cale
• Circuit 3 (8A) : feux de navigation ou VHF
• Prise allume-cigare (10A) : chargeur de téléphone, GPS portable, compresseur électrique, pompe gonflable

Avantages produit

• Prise allume-cigare 12V intégrée : alimentation directe des accessoires à fiches allume-cigare sans câblage supplémentaire
• Disjoncteurs thermiques réarmables : protection efficace sans fusible à remplacer
• 3 + 1 circuits indépendants : idéal pour les petits bateaux, semi-rigides et annexes motorisées à équipements électriques simples
• Compact (125 × 100 mm) : s'intègre dans les petits espaces de console ou de cloison
• Modulaire : extensible avec voltmètre et prise USB additionnels de la gamme Wave Design
• Livré complet (disjoncteurs + adhésifs) : prêt à installer
