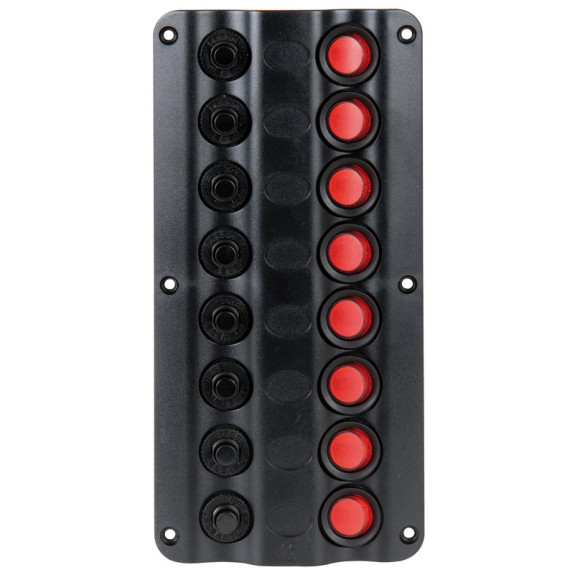

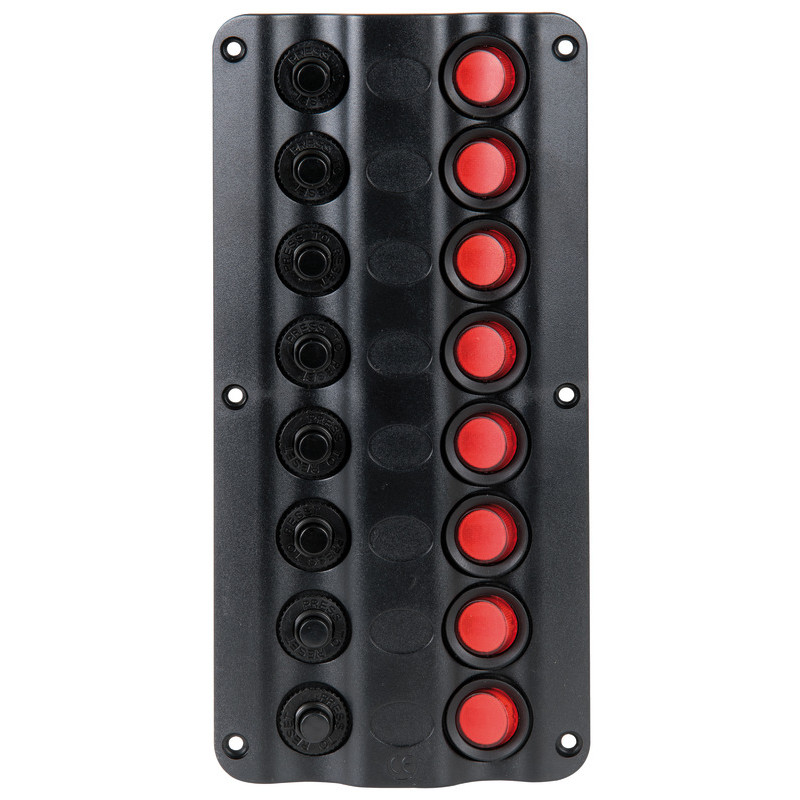

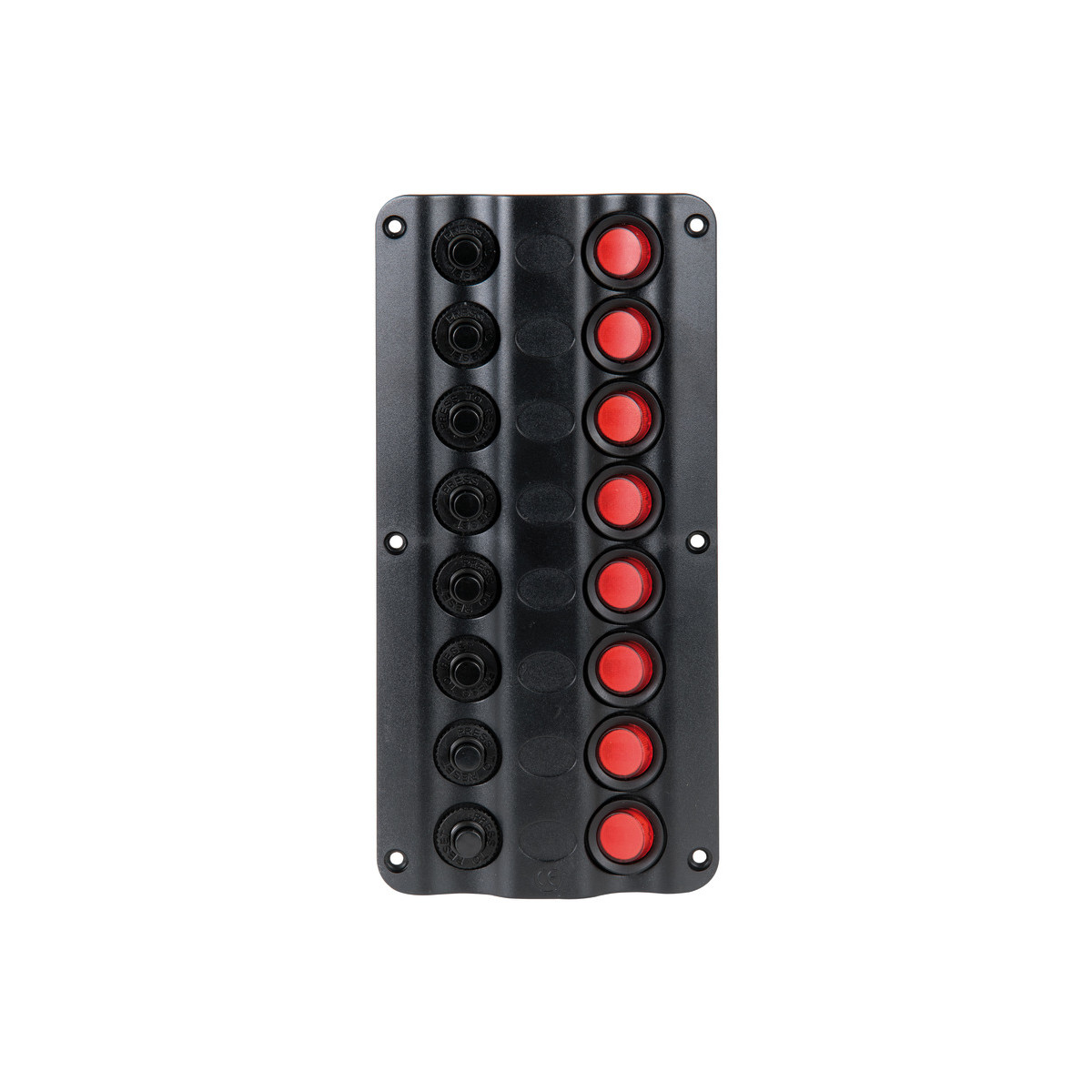

Tableau électrique Wave 8 interrupteurs à disjoncteurs thermiques réarmables 12V – étanche IP54

Tableau électrique Wave 8 interrupteurs à disjoncteurs thermiques réarmables 12V – IP54 – Osculati 14.104.03 – 210 × 100 mm

Ce tableau électrique Wave Design Osculati regroupe 8 interrupteurs à bascule lumineux LED et 8 disjoncteurs thermiques automatiques réarmables pour la distribution et la protection du circuit 12V à bord des bateaux, voiliers et semi-rigides. Livré avec les 8 disjoncteurs (4A×1 / 5A×2 / 6A×2 / 8A×2 / 10A×1) et les adhésifs d'identification. Référence Osculati 14.104.03.

⚠ Les interrupteurs sont unipolaires (coupure du + uniquement). Le câblage de la masse commune (-) est facultatif mais recommandé pour activer les voyants LED de fonctionnement. Ce tableau est modulaire : il peut être associé aux modules additionnels voltmètre et prise 12V/USB de la gamme Wave Design (réf. 14.104.01/02/03/04/05).

Caractéristiques techniques

• Nombre d'interrupteurs : 8
• Type d'interrupteurs : bascule lumineux LED
• Protection : disjoncteurs thermiques réarmables
• Disjoncteurs fournis : 4A × 1 + 5A × 2 + 6A × 2 + 8A × 2 + 10A × 1
• Tension : 12V DC
• Étanchéité : IP54
• Matériau boîtier : plastique noir
• Dimensions boîtier : 210 × 100 mm
• Livré avec : disjoncteurs + adhésifs d'identification des circuits
• Compatible modules additionnels : voltmètre 3/30V, prise 12V, prise USB double (gamme Wave Design 14.104.xx)

Câblage simplifié

• Alimentation principale (+) : câble rouge à relier à la batterie (via un disjoncteur principal ou coupe-batterie)
• Sorties circuits (+) : un câble par interrupteur vers chaque consommateur
• Masse commune (-) : facultatif (nécessaire pour activer les témoins LED)

Applications recommandées – exemples de circuits

• Circuit 1 (4A) : éclairage LED intérieur
• Circuit 2 (5A) : éclairage cabine
• Circuit 3 (5A) : feux de navigation
• Circuit 4 (6A) : pompe à eau / douche
• Circuit 5 (6A) : pompe de cale
• Circuit 6 (8A) : VHF / sondeur
• Circuit 7 (8A) : pilote automatique
• Circuit 8 (10A) : frigo portable ou chargeur USB

Avantages produit

• Disjoncteurs thermiques réarmables : protection efficace sans fusible à remplacer — en cas de surcharge, le circuit se coupe automatiquement et se réarme d'un simple clic
• 8 interrupteurs lumineux LED : contrôle visuel immédiat de l'état de chaque circuit
• 8 circuits indépendants : idéal pour les bateaux bien équipés de 7 à 12 mètres (électronique, pompes, éclairage, frigo, pilote, VHF)
• Compact (210 × 100 mm) : s'intègre dans les consoles et tableaux de bord sans encombrement excessif
• Modulaire : extensible avec voltmètre et prise 12V/USB additionnels de la gamme Wave Design
• Livré complet (disjoncteurs + adhésifs) : prêt à installer sans accessoire supplémentaire
