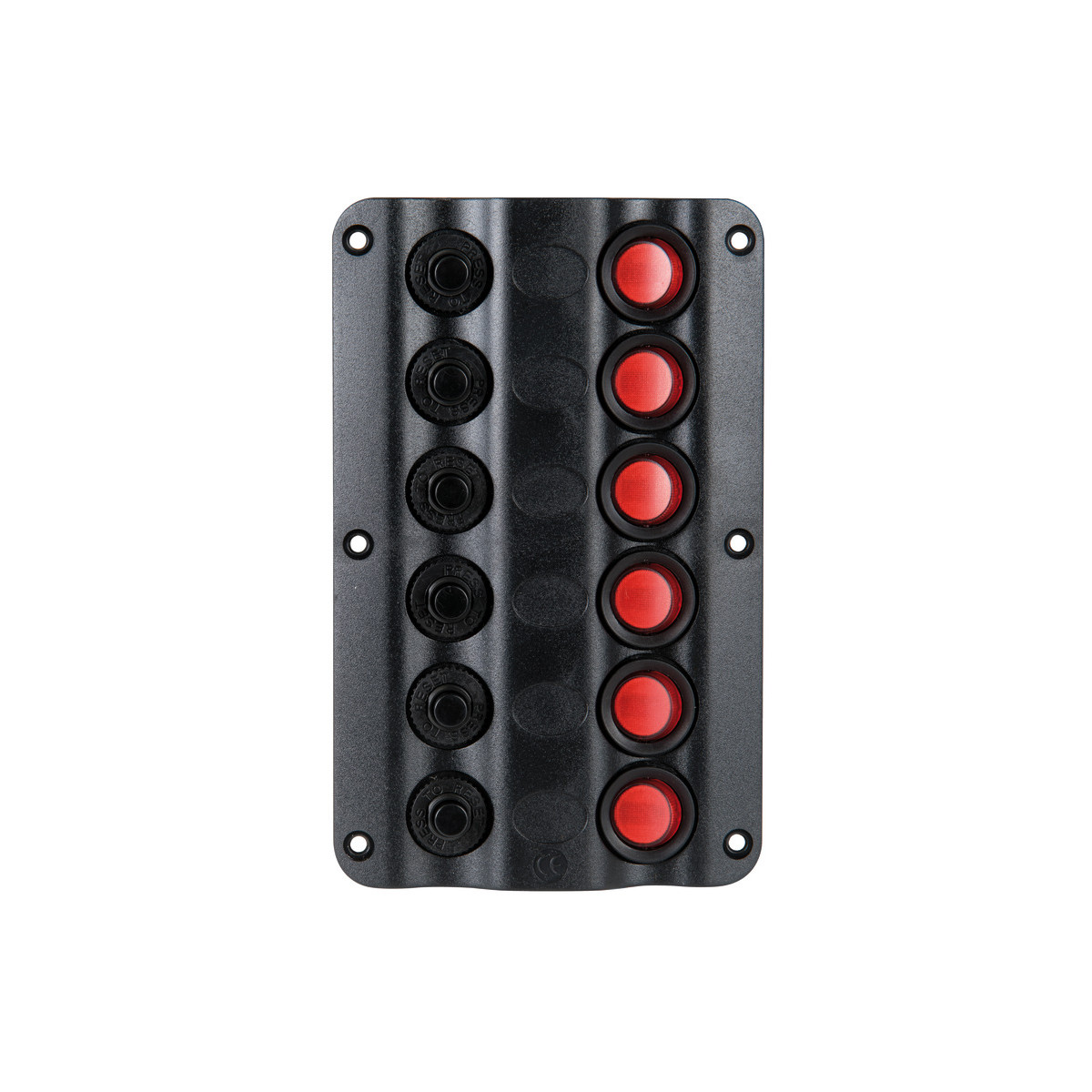

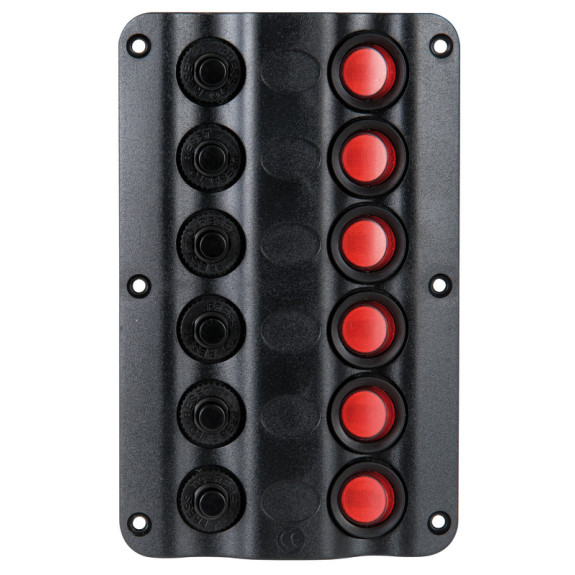

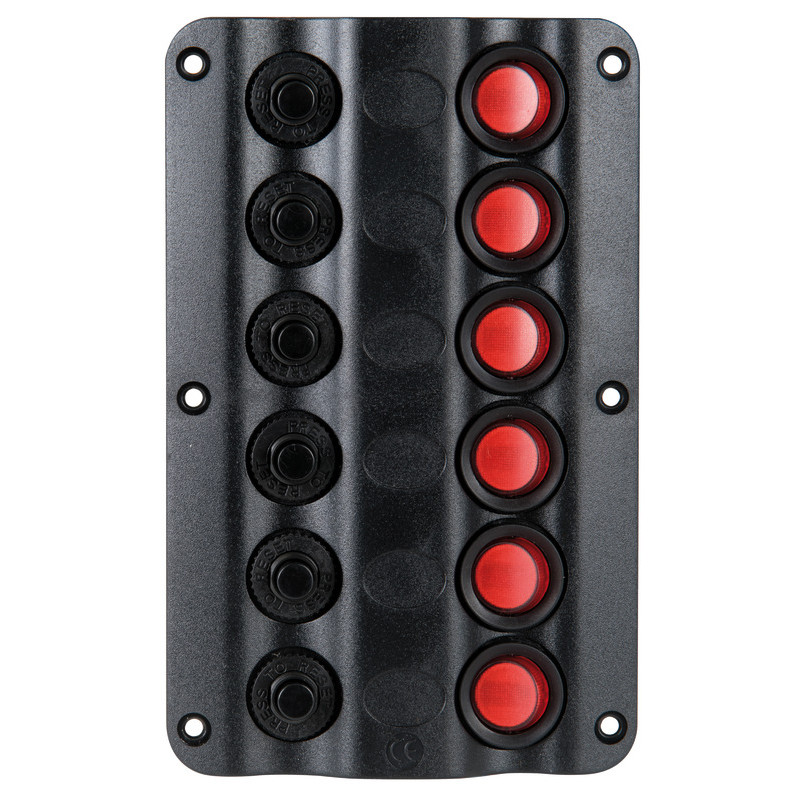

Tableau électrique Wave 6 interrupteurs à disjoncteurs thermiques réarmables 12V – étanche IP54

Tableau électrique Wave 6 interrupteurs à disjoncteurs thermiques réarmables 12V – IP54 – 160 × 100 mm

Ce tableau électrique Wave Design Osculati regroupe 6 interrupteurs à bascule lumineux LED et 6 disjoncteurs thermiques automatiques réarmables pour la distribution et la protection du circuit 12V à bord des bateaux, voiliers et semi-rigides. Livré avec les 6 disjoncteurs (5A×2 / 6A×2 / 8A×1 / 10A×1) et les adhésifs d'identification. Référence Osculati 14.104.02.

⚠ Les interrupteurs sont unipolaires (coupure du + uniquement). Le câblage de la masse commune (-) est facultatif mais recommandé pour activer les voyants LED de fonctionnement. Ce tableau est modulaire : il peut être associé aux modules additionnels voltmètre et prise 12V/USB de la gamme Wave Design (réf. 14.104.01/02/03/04/05).

Caractéristiques techniques

• Nombre d'interrupteurs : 6
• Type d'interrupteurs : bascule lumineux LED
• Protection : disjoncteurs thermiques réarmables
• Disjoncteurs fournis : 5A × 2 + 6A × 2 + 8A × 1 + 10A × 1
• Tension : 12V DC
• Étanchéité : IP54
• Matériau boîtier : plastique noir
• Dimensions boîtier : 160 × 100 mm
• Livré avec : disjoncteurs + adhésifs d'identification des circuits
• Compatible modules additionnels : voltmètre 3/30V, prise 12V, prise USB double (gamme Wave Design 14.104.xx)

Câblage simplifié

• Alimentation principale (+) : câble rouge à relier à la batterie (via un disjoncteur principal ou coupe-batterie)
• Sorties circuits (+) : un câble par interrupteur vers chaque consommateur
• Masse commune (-) : facultatif (nécessaire pour activer les témoins LED)

Applications recommandées – exemples de circuits

• Circuit 1 (5A) : éclairage LED intérieur
• Circuit 2 (5A) : feux de navigation
• Circuit 3 (6A) : pompe à eau / douche
• Circuit 4 (6A) : pompe de cale
• Circuit 5 (8A) : VHF / sondeur
• Circuit 6 (10A) : pilote automatique ou frigo portable

Avantages produit

• Disjoncteurs thermiques réarmables : protection efficace sans fusible à remplacer — en cas de surcharge, le circuit se coupe automatiquement et se réarme d'un simple clic
• 6 interrupteurs lumineux LED : contrôle visuel immédiat de l'état de chaque circuit
• 6 circuits indépendants : idéal pour les bateaux de 6 à 10 mètres à équipements multiples (électronique, pompes, éclairage, frigo)
• Compact (160 × 100 mm) : s'intègre dans les consoles et cloisons de cale technique
• Modulaire : extensible avec voltmètre et prise 12V/USB additionnels de la gamme Wave Design
• Livré complet (disjoncteurs + adhésifs) : prêt à installer sans accessoire supplémentaire
