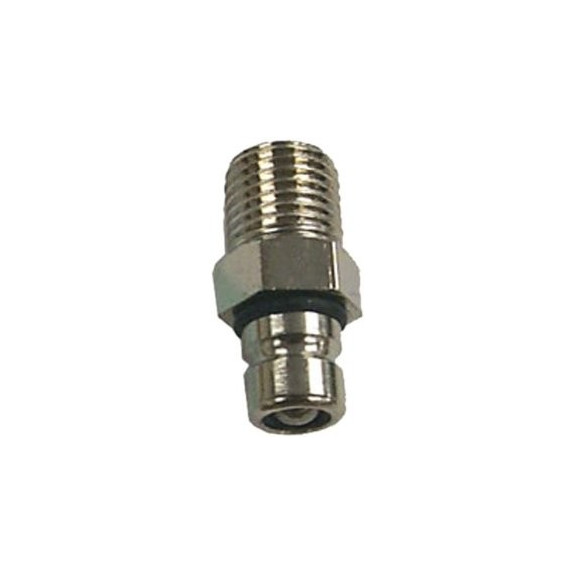

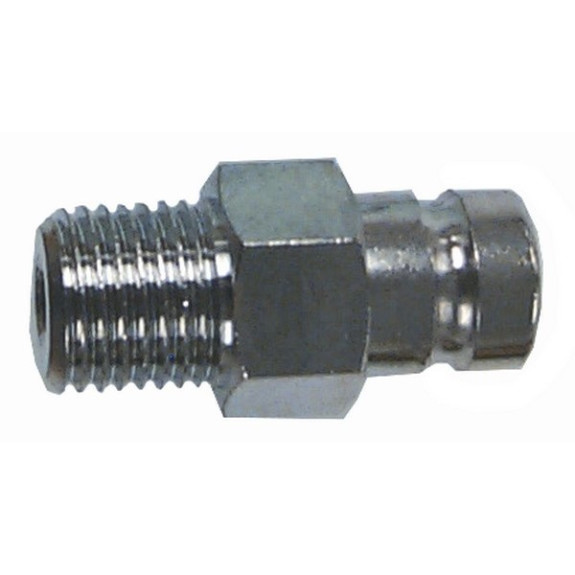

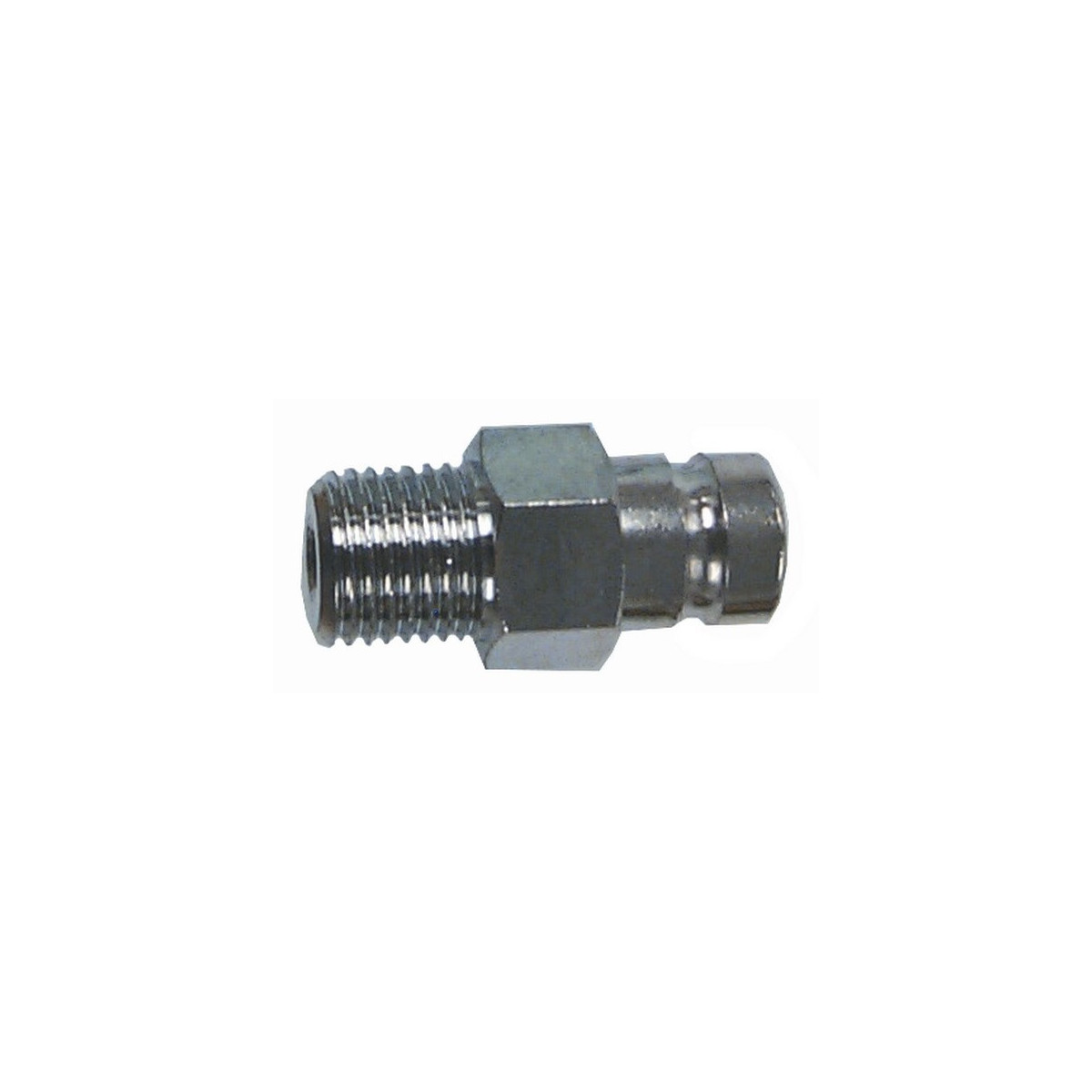

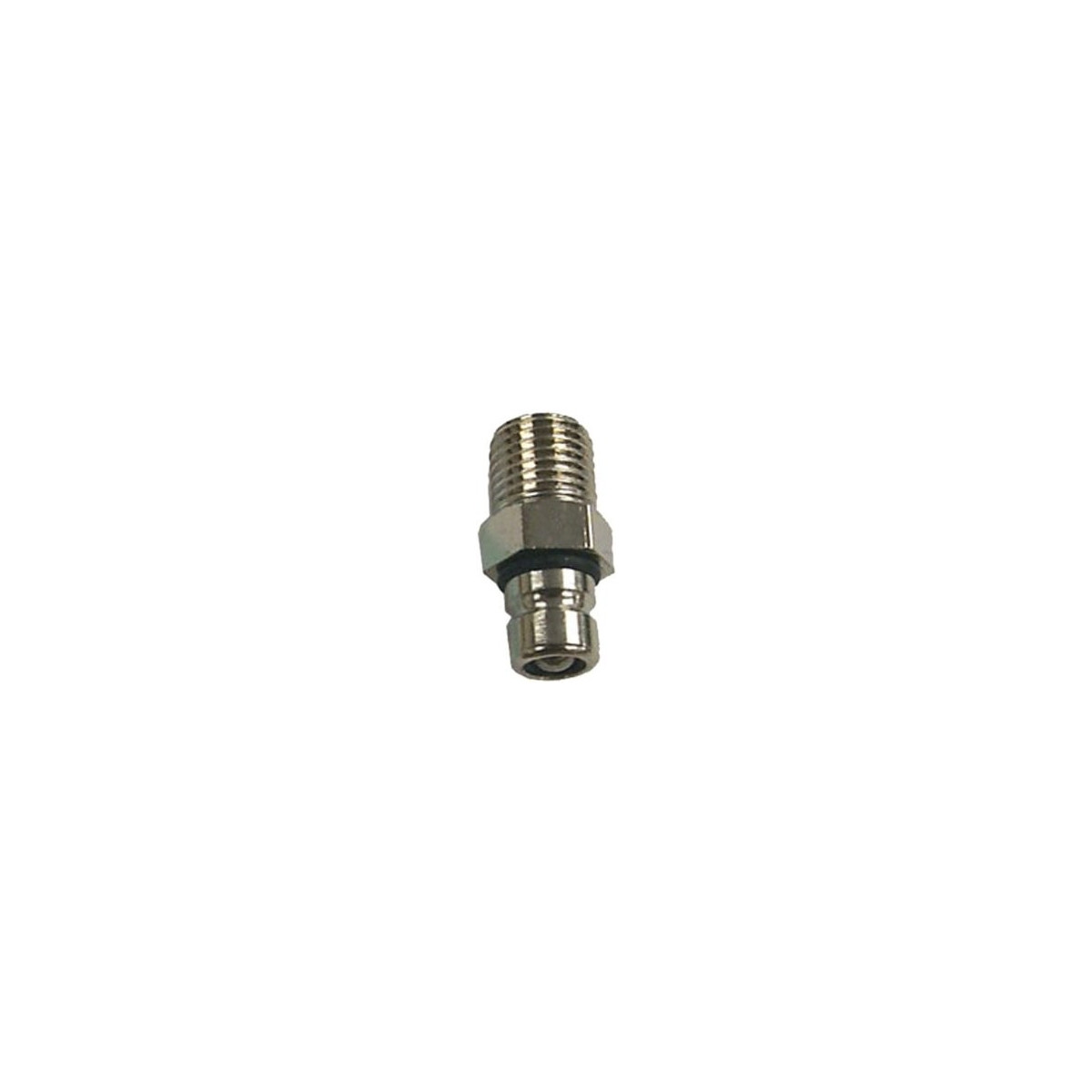

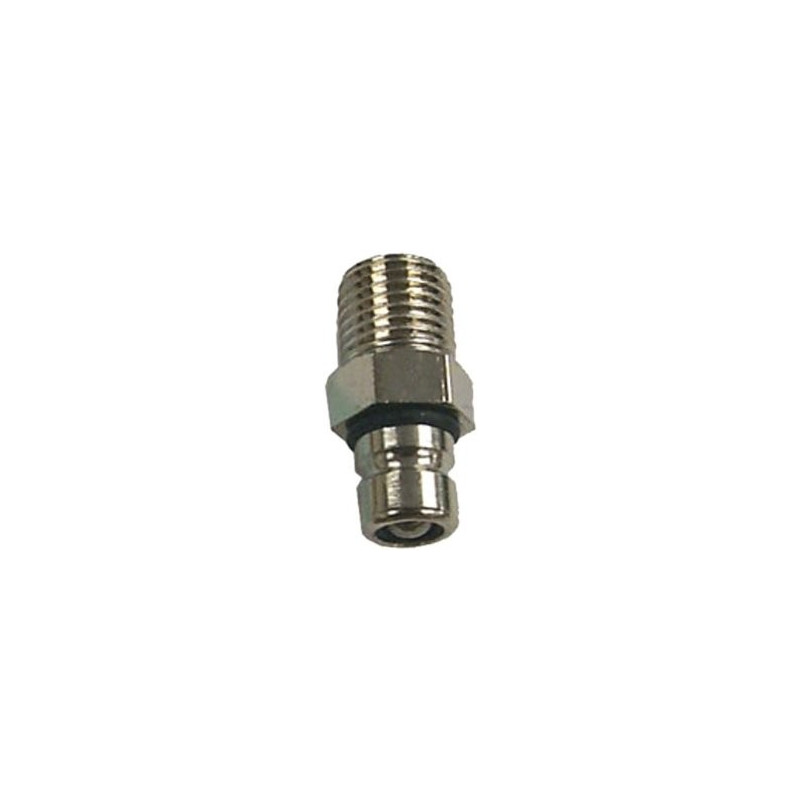

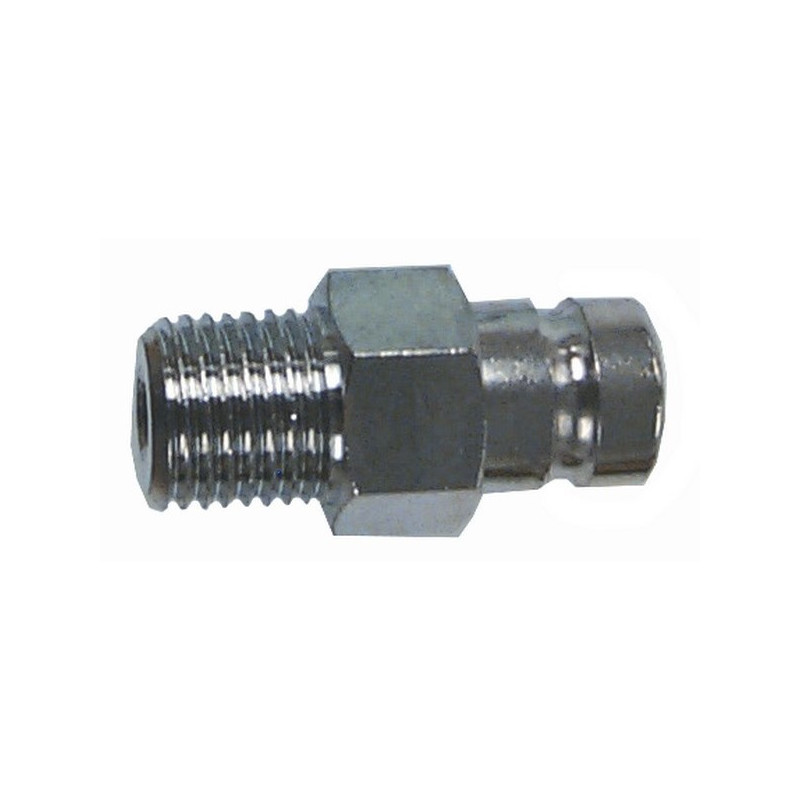

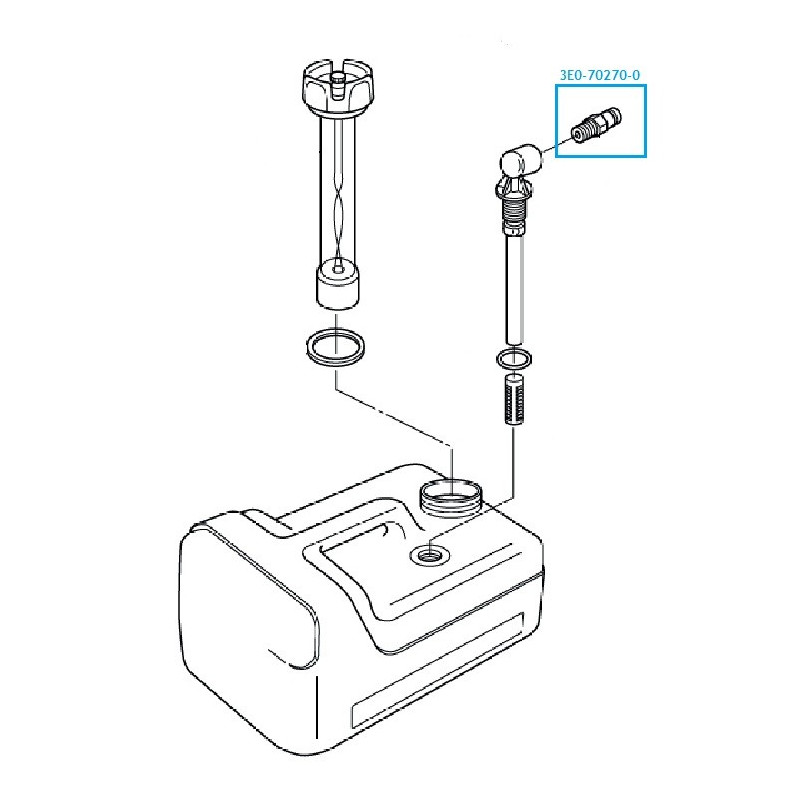

Raccord mâle de réservoir Sierra 18-8078 pour Suzuki et Tohatsu, grand modèle 13 mm

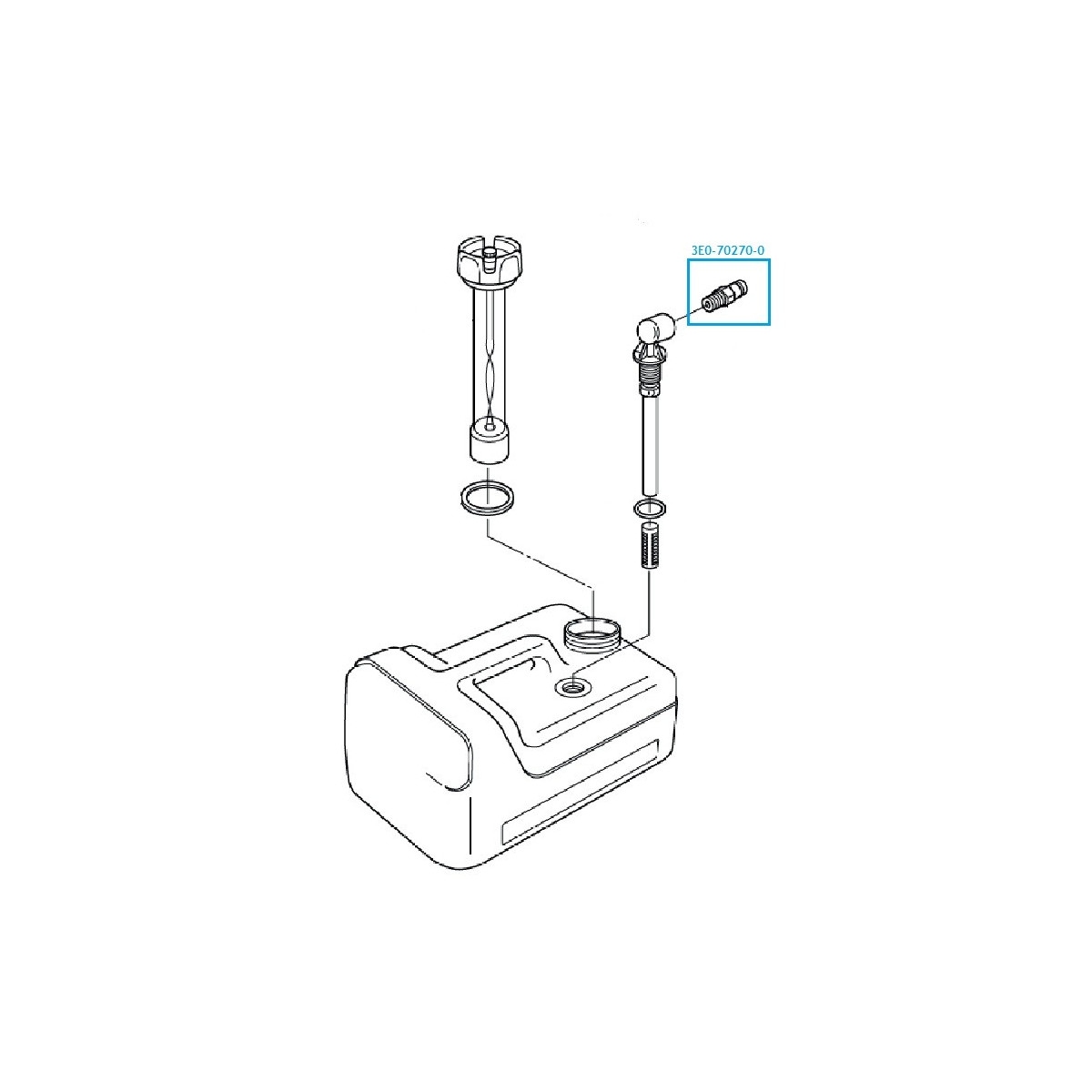

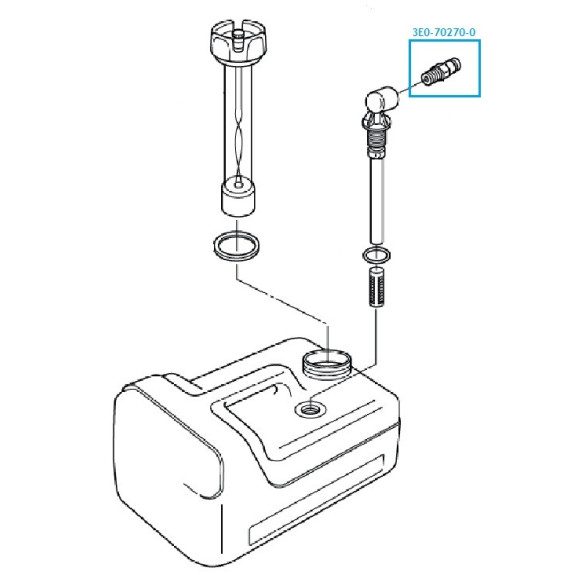

Ce raccord mâle Sierra se visse sur le réservoir d'essence et reçoit les raccords femelles grand modèle des lignes Suzuki, Tohatsu et Nissan, pour tuyau de 8 mm ou de 10 mm. Il remplace notamment la référence Suzuki 99105-00193.
Compatibilités
- Compatibilité : réservoirs des hors-bord Suzuki 2 temps DT (1977 à 2001 selon Sierra) et 4 temps DF, Tohatsu et Nissan à raccord grand modèle
- Références remplacées : Suzuki 99105-00193, 65740-95500, 65740-95501, 65740-95D00 et 65720-95550
- Autres équivalences : Mallory 9-38039, Moeller 33450-10, 33463-10 et 33491-10
- Raccords femelles correspondants : Sierra 18-8079 (tuyau 8 mm), Sierra 18-80405 (tuyau 10 mm), Easterner C14535, Tohatsu 3B2-70281-0
Caractéristiques
- Type : raccord mâle de réservoir en métal
- Diamètre extérieur : environ 13 mm (0,508 pouce), grand modèle
- Filetage : 1/4 NPT, conique
- Fabricant : Sierra, référence 18-8078
Avantages
- Un seul raccord de réservoir pour les lignes en 8 mm et en 10 mm du système grand modèle
- Compatible avec les raccords femelles Suzuki, Tohatsu et Nissan du même système
- Corps métallique résistant à l'usure des branchements répétés
Quel raccord choisir ?
Suzuki a utilisé plusieurs systèmes de raccords d'essence selon les générations de moteurs et de réservoirs. Le raccord femelle monté sur le tuyau doit correspondre au raccord mâle du moteur ou du réservoir, et les systèmes ne se mélangent pas entre eux. Les références Easterner sont des alternatives aux références Sierra du même système.
| Système | Raccord mâle | Raccord femelle (sur le tuyau) | Tuyau | Moteurs |
|---|
| Suzuki DT 2 temps, raccords en plastique à levier | Sierra 18-80409 moteur DT4 à DT65, Sierra 18-8087 moteur DT75 à DT140, Sierra 18-8090 réservoir | Sierra 18-80418 | 6,4 mm | DT4 à DT140, 1986 à 2001 |
| Petit modèle 11 mm, raccords en métal | Sierra 18-8071 ou Easterner C14509 (réservoir) | Sierra 18-8062 ou Easterner C14504 | 10 mm | notamment DT4 à DT65 et DF4 à DF20 |
| Grand modèle 13 mm, raccords en métal | Sierra 18-8078 ou Easterner C14527 (réservoir) | Sierra 18-8079 (tuyau 8 mm), Sierra 18-80405 (tuyau 10 mm), Easterner C14535 (tuyau 8 mm) | 8 ou 10 mm | Suzuki DT et DF, Tohatsu, Nissan |
| Suzuki 4 temps DF, raccords en plastique côté moteur | Sierra 18-80425 (moteur) | Sierra 18-80419 (tuyau 8 mm), Sierra 18-80404 (tuyau 10 mm) | 8 ou 10 mm | Suzuki DF4 à DF140 selon modèles |
Bien identifier votre raccord
- Mâle ou femelle : le raccord mâle est fixé sur le moteur ou vissé sur le réservoir, le raccord femelle est emmanché sur le tuyau
- Petit ou grand modèle : mesurez le diamètre extérieur du raccord mâle, sur le réservoir ou sur le moteur, environ 11 mm pour le petit modèle et environ 13 mm pour le grand modèle
- Diamètre du tuyau : mesurez le diamètre intérieur du tuyau, 6,4 mm, 8 mm ou 10 mm, pour choisir l'embout cannelé
- Référence d'origine : comparez la référence Suzuki, Tohatsu ou Nissan de votre pièce avec les références remplacées indiquées sur cette fiche
Conseils de montage
- Travaillez réservoir vide ou bouchon ouvert, à l'écart de toute flamme et de toute étincelle
- Enduisez le filetage d'une pâte d'étanchéité ou d'un ruban PTFE compatibles avec l'essence
- Serrez modérément, un filetage conique monte vite en serrage
- Branchez la ligne et pressez la poire d'amorçage pour contrôler l'étanchéité
