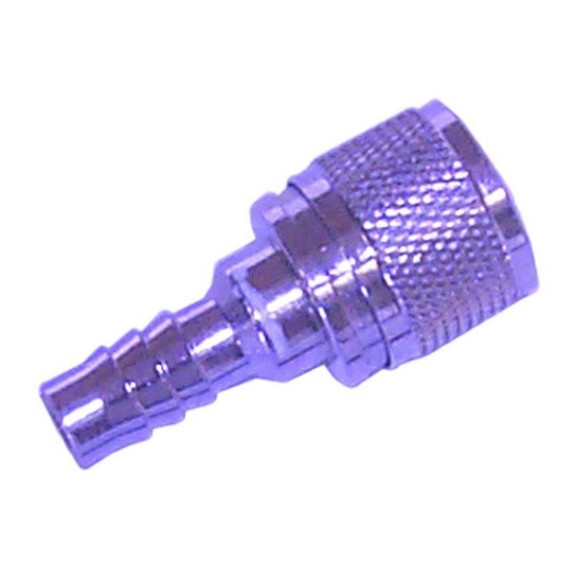

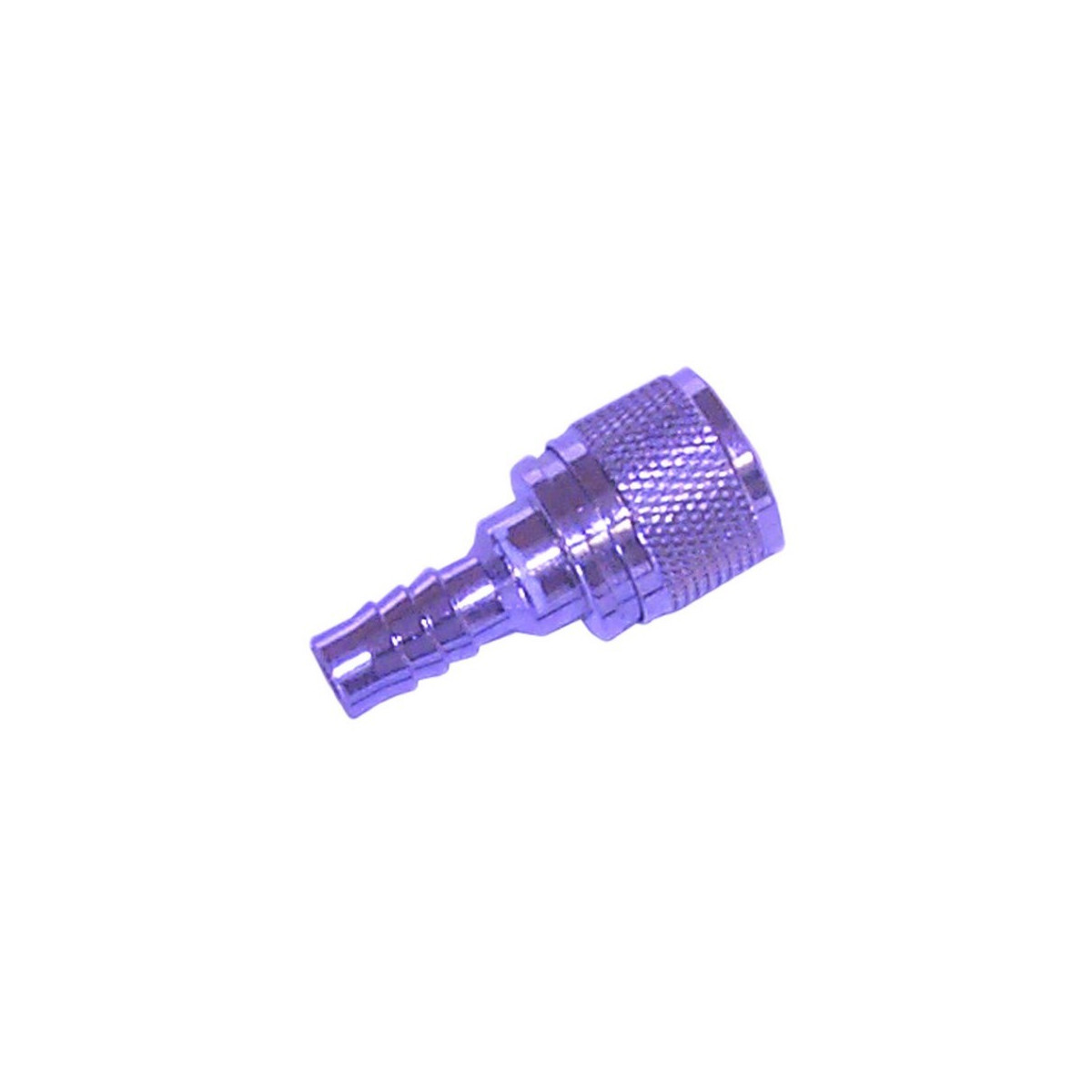

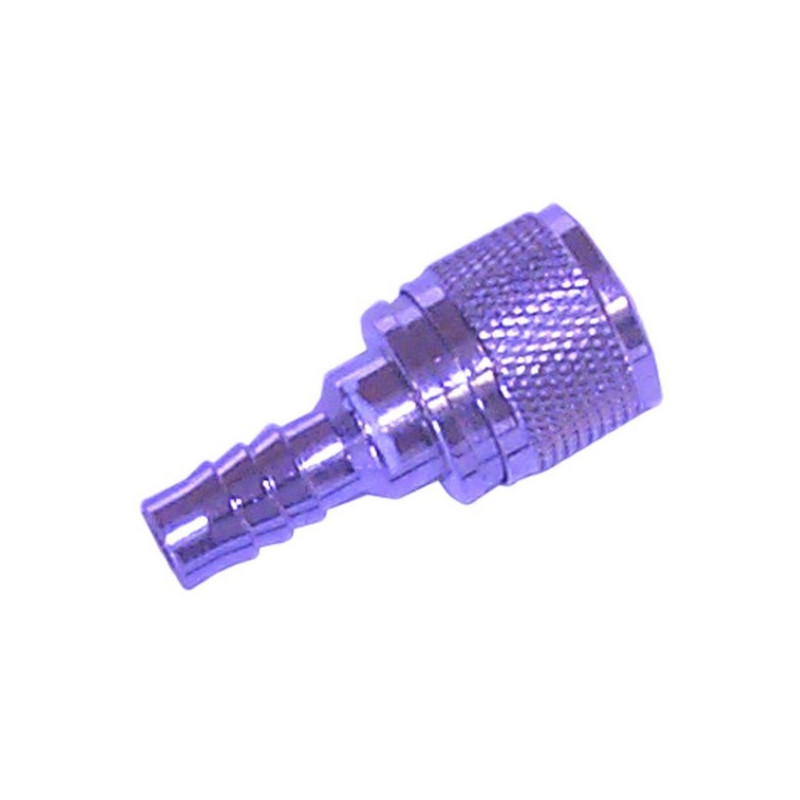

Raccord d'essence femelle Sierra 18-80405 côté réservoir pour Suzuki, tuyau 10 mm
Ce raccord rapide femelle Sierra se monte sur le tuyau d'essence de 10 mm, côté réservoir, et s'emboîte sur le raccord mâle grand modèle de 13 mm des réservoirs Suzuki. Sierra l'utilise dans sa ligne d'essence complète pour hors-bord Suzuki, avec le raccord de réservoir 18-8078.
Compatibilités
- Réservoirs : Suzuki équipés du raccord mâle grand modèle 13 mm, Sierra 18-8078 ou Easterner C14527
- Moteurs : lignes d'essence en 10 mm des hors-bord Suzuki
- Équivalent pour tuyau de 8 mm : Sierra 18-8079
Caractéristiques
- Type : raccord rapide femelle, côté réservoir
- Embout cannelé : 9,5 mm (3/8 pouce), pour tuyau de 10 mm
- Système : grand modèle, raccord mâle de 13 mm
- Fabricant : Sierra, référence 18-80405
Avantages
- Branchement rapide sur le réservoir, sans outil
- Embout cannelé 3/8 pouce pour un serrage franc du tuyau de 10 mm
- Pièce retenue par Sierra pour sa ligne d'essence complète Suzuki
Quel raccord choisir ?
Suzuki a utilisé plusieurs systèmes de raccords d'essence selon les générations de moteurs et de réservoirs. Le raccord femelle monté sur le tuyau doit correspondre au raccord mâle du moteur ou du réservoir, et les systèmes ne se mélangent pas entre eux. Les références Easterner sont des alternatives aux références Sierra du même système.
| Système | Raccord mâle | Raccord femelle (sur le tuyau) | Tuyau | Moteurs |
|---|
| Suzuki DT 2 temps, raccords en plastique à levier | Sierra 18-80409 moteur DT4 à DT65, Sierra 18-8087 moteur DT75 à DT140, Sierra 18-8090 réservoir | Sierra 18-80418 | 6,4 mm | DT4 à DT140, 1986 à 2001 |
| Petit modèle 11 mm, raccords en métal | Sierra 18-8071 ou Easterner C14509 (réservoir) | Sierra 18-8062 ou Easterner C14504 | 10 mm | notamment DT4 à DT65 et DF4 à DF20 |
| Grand modèle 13 mm, raccords en métal | Sierra 18-8078 ou Easterner C14527 (réservoir) | Sierra 18-8079 (tuyau 8 mm), Sierra 18-80405 (tuyau 10 mm), Easterner C14535 (tuyau 8 mm) | 8 ou 10 mm | Suzuki DT et DF, Tohatsu, Nissan |
| Suzuki 4 temps DF, raccords en plastique côté moteur | Sierra 18-80425 (moteur) | Sierra 18-80419 (tuyau 8 mm), Sierra 18-80404 (tuyau 10 mm) | 8 ou 10 mm | Suzuki DF4 à DF140 selon modèles |
Bien identifier votre raccord
- Mâle ou femelle : le raccord mâle est fixé sur le moteur ou vissé sur le réservoir, le raccord femelle est emmanché sur le tuyau
- Petit ou grand modèle : mesurez le diamètre extérieur du raccord mâle, sur le réservoir ou sur le moteur, environ 11 mm pour le petit modèle et environ 13 mm pour le grand modèle
- Diamètre du tuyau : mesurez le diamètre intérieur du tuyau, 6,4 mm, 8 mm ou 10 mm, pour choisir l'embout cannelé
- Référence d'origine : relevez la référence Suzuki, Tohatsu ou Nissan de votre pièce dans le catalogue de pièces de votre moteur avant de commander
Conseils de montage
- Coupez le tuyau d'équerre et emmanchez-le jusqu'en butée sur l'embout cannelé
- Bloquez le tuyau sur l'embout avec un collier inox adapté au diamètre
- Contrôlez l'état des joints toriques des raccords, un joint fissuré laisse entrer de l'air
- Pressez la poire d'amorçage et vérifiez l'absence de fuite au raccord avant de démarrer
