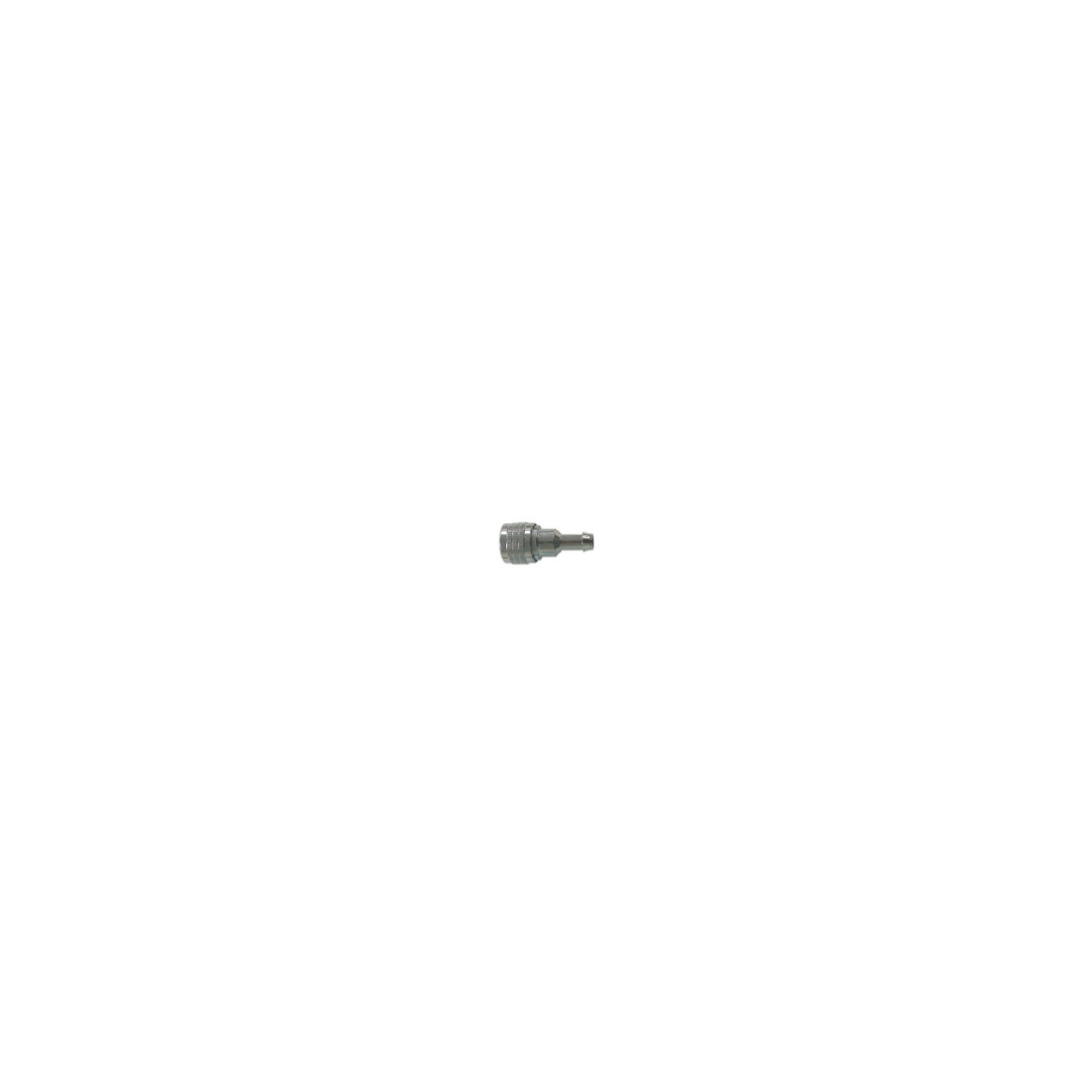

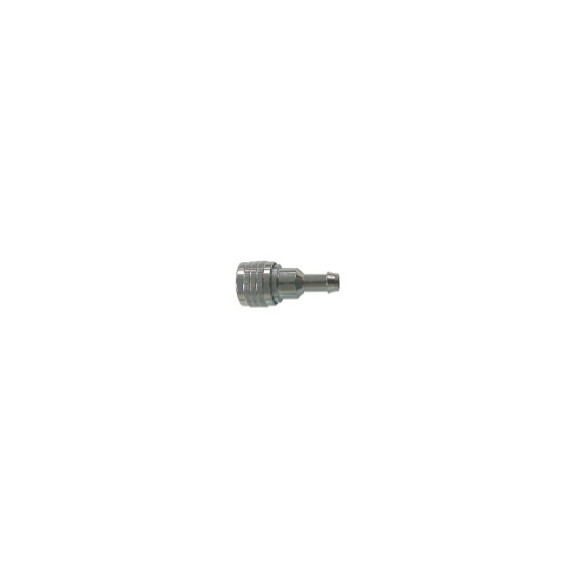

Raccord d'essence femelle Easterner C14504 pour Suzuki, petit modèle
Ce raccord rapide femelle Easterner se monte sur le tuyau d'essence de 10 mm et s'emboîte sur le raccord mâle petit modèle de 11 mm des réservoirs et moteurs Suzuki de l'ancienne génération. Il remplace les références Suzuki 65750-98500, 65750-98505 et 65750-98990 et constitue une alternative au Sierra 18-8062.
Compatibilités
- Moteurs : Suzuki à raccord petit modèle 11 mm, notamment DT4 à DT65 et DF4 à DF20
- Références remplacées : Suzuki 65750-98500, 65750-98505 et 65750-98990
- Équivalent Sierra : 18-8062
- Raccord mâle correspondant : Easterner C14509 ou Sierra 18-8071, petit modèle 11 mm
Caractéristiques
- Type : raccord rapide femelle en métal
- Tuyau : 10 mm de diamètre intérieur
- Système : petit modèle, raccord mâle de 11 mm
- Fabricant : Easterner, référence C14504
Avantages
- Même fonction que le raccord Sierra 18-8062
- Se branche sur les raccords mâles Suzuki d'origine petit modèle
- Corps métallique adapté aux branchements répétés
Quel raccord choisir ?
Suzuki a utilisé plusieurs systèmes de raccords d'essence selon les générations de moteurs et de réservoirs. Le raccord femelle monté sur le tuyau doit correspondre au raccord mâle du moteur ou du réservoir, et les systèmes ne se mélangent pas entre eux. Les références Easterner sont des alternatives aux références Sierra du même système.
| Système | Raccord mâle | Raccord femelle (sur le tuyau) | Tuyau | Moteurs |
|---|
| Suzuki DT 2 temps, raccords en plastique à levier | Sierra 18-80409 moteur DT4 à DT65, Sierra 18-8087 moteur DT75 à DT140, Sierra 18-8090 réservoir | Sierra 18-80418 | 6,4 mm | DT4 à DT140, 1986 à 2001 |
| Petit modèle 11 mm, raccords en métal | Sierra 18-8071 ou Easterner C14509 (réservoir) | Sierra 18-8062 ou Easterner C14504 | 10 mm | notamment DT4 à DT65 et DF4 à DF20 |
| Grand modèle 13 mm, raccords en métal | Sierra 18-8078 ou Easterner C14527 (réservoir) | Sierra 18-8079 (tuyau 8 mm), Sierra 18-80405 (tuyau 10 mm), Easterner C14535 (tuyau 8 mm) | 8 ou 10 mm | Suzuki DT et DF, Tohatsu, Nissan |
| Suzuki 4 temps DF, raccords en plastique côté moteur | Sierra 18-80425 (moteur) | Sierra 18-80419 (tuyau 8 mm), Sierra 18-80404 (tuyau 10 mm) | 8 ou 10 mm | Suzuki DF4 à DF140 selon modèles |
Bien identifier votre raccord
- Mâle ou femelle : le raccord mâle est fixé sur le moteur ou vissé sur le réservoir, le raccord femelle est emmanché sur le tuyau
- Petit ou grand modèle : mesurez le diamètre extérieur du raccord mâle, sur le réservoir ou sur le moteur, environ 11 mm pour le petit modèle et environ 13 mm pour le grand modèle
- Diamètre du tuyau : mesurez le diamètre intérieur du tuyau, 6,4 mm, 8 mm ou 10 mm, pour choisir l'embout cannelé
- Référence d'origine : comparez la référence Suzuki, Tohatsu ou Nissan de votre pièce avec les références remplacées indiquées sur cette fiche
Conseils de montage
- Coupez le tuyau d'équerre et emmanchez-le jusqu'en butée sur l'embout cannelé
- Bloquez le tuyau sur l'embout avec un collier inox adapté au diamètre
- Contrôlez l'état des joints toriques des raccords, un joint fissuré laisse entrer de l'air
- Pressez la poire d'amorçage et vérifiez l'absence de fuite au raccord avant de démarrer
